SDE(Spatial Database Engine)文件和数据格式

GISBox是一站式三维 GIS 数据编辑、转换、发布平台，支持 OSGB/GEOTIFF/RVT 等多种 GIS 格式编辑，转换为 3DTiles/Terrain 等并发布。

简介

SDE 文件是指通过 Esri 公司的 ArcSDE（ArcGIS Spatial Database Engine）管理和存储在空间数据库中的地理数据。SDE 是一套基于关系型数据库（RDBMS）的空间数据引擎，旨在高效地存储、管理和处理大规模 GIS 数据，特别适合城市级或国家级的地理信息管理。SDE 文件实际上指的是存储在数据库中的空间数据集，并非单独的文件格式，而是基于数据库的存储机制。

文件结构

SDE 文件本质上是存储在关系型数据库中的地理数据，因此它并非独立的文件格式，而是与RDBMS 系统集成使用，主要支持以下数据库平台：

1. 支持的 RDBMS

Oracle
Microsoft SQL Server
PostgreSQL（与 PostGIS 扩展结合使用）
IBM Db2
SAP HANA

2. 数据结构

SDE 文件支持多种类型的地理数据，包括：

矢量数据： 点、线、多边形等几何图形数据。
栅格数据： 图像、地形数据等。
属性数据： 以表格形式存储的元数据，例如道路名称、土地编号等。
拓扑数据： 用于空间分析的网络结构数据，如路网、管线网。

3. 数据管理功能

空间索引： 采用空间索引加速查询，实现高效的空间数据检索和分析。
版本管理： 支持多版本控制，便于数据追踪和更新，确保编辑过程的可控性和可靠性。
事务管理： 多用户并发编辑时，提供事务控制机制，保证数据一致性和完整性。

优点

大规模数据管理能力：SDE 能够在 RDBMS 中高效地管理和处理海量 GIS 数据，非常适合城市级、区域级或国家级的大规模空间数据应用。
数据统一管理与共享：将所有空间数据集中存储在数据库中，支持多用户并发访问和编辑，便于跨部门或团队共享数据。
高级空间分析功能：支持 SQL 空间查询，通过与 ArcGIS 等 GIS 工具结合，可以进行复杂的空间分析，如缓冲区分析、叠加分析和空间统计。
事务与版本管理：SDE 引入事务管理机制，支持多版本编辑，确保在多用户环境下数据的完整性和一致性。
与 ArcGIS 无缝集成：SDE 与 Esri 的 ArcGIS 平台高度兼容，可以直接在 ArcMap、ArcGIS Pro 等软件中调用和编辑 SDE 数据，实现 GIS 工作流自动化。

缺点

部署与管理复杂：SDE 依赖于关系型数据库系统，安装和配置相对复杂，需要数据库管理和 GIS 数据管理的专业知识。性能优化和数据库维护也需要专业团队支持。
成本较高：ArcSDE 需要 Esri 的商业授权，企业或政府机构在使用时需支付不菲的许可证费用。
硬件资源消耗大：SDE 处理大规模数据时，对服务器的硬件性能要求较高，尤其在并发查询或大规模数据处理时，对 CPU、内存和存储有较大负载。
与开源 GIS 兼容性有限：SDE 主要与 Esri 产品线兼容，与 QGIS 等开源 GIS 软件的兼容性较差，在开源 GIS 平台中使用较为困难。

应用场景

在城市规划与管理中，SDE 被用于存储和分析大范围的地理信息，如道路网、土地使用数据和建筑物分布情况。城市管理者可以通过 SDE 数据库实现空间数据的统一存储、实时更新和多部门共享，有助于提高城市管理效率。在环境监测与灾害应对领域，SDE 可存储环境数据、气象数据和灾害模型数据，便于实时监测气候变化、地震影响范围或洪涝灾害区域。借助 ArcGIS 平台，SDE 数据可以实时可视化，为应急决策提供支持。在基础设施管理中，如电力、管网或交通系统，SDE 可用于存储电缆、管道和路网数据，并结合空间分析实现运维优化。例如，电网公司可以将电力线路的地理位置、维修记录和故障情况存储在 SDE 中，便于后期查询和维护。

示例图

表示城市道路数据的 SDE 表示例。

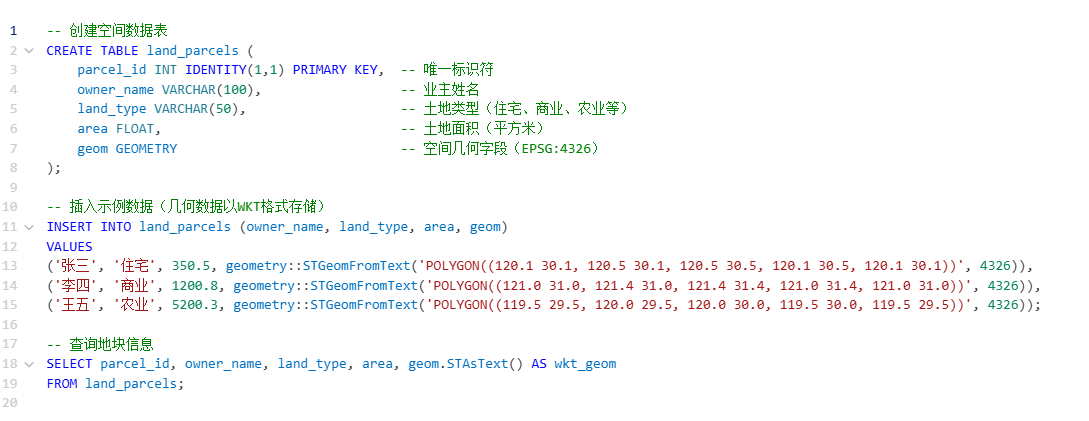

存储地块信息的示例。
