OSGB（倾斜摄影）文件如何转换成3DTiles文件？

在GISBox（GIS 工具箱）中，我们给大家提供了多种 GIS 文件格式的一站式转换途径，只需导入本地 GIS 文件后进行切片，即可将其分发到各主流 GIS 平台或数字孪生项目搭建平台中。

下面我们以OSGB（倾斜摄影）文件转换为3DTiles 文件为例，为大家介绍一下倾斜模型切片的步骤：

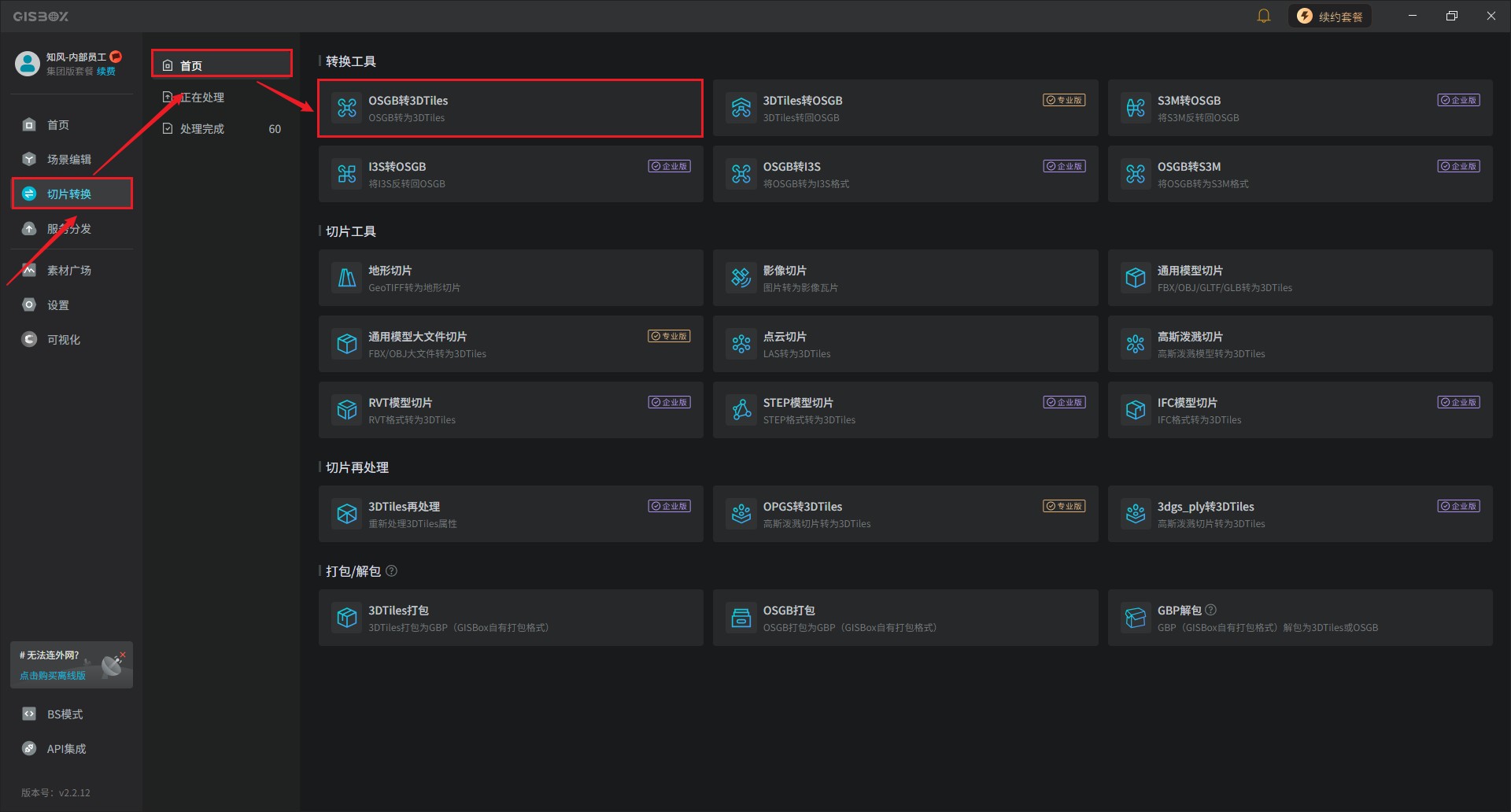

1. 新建切片任务

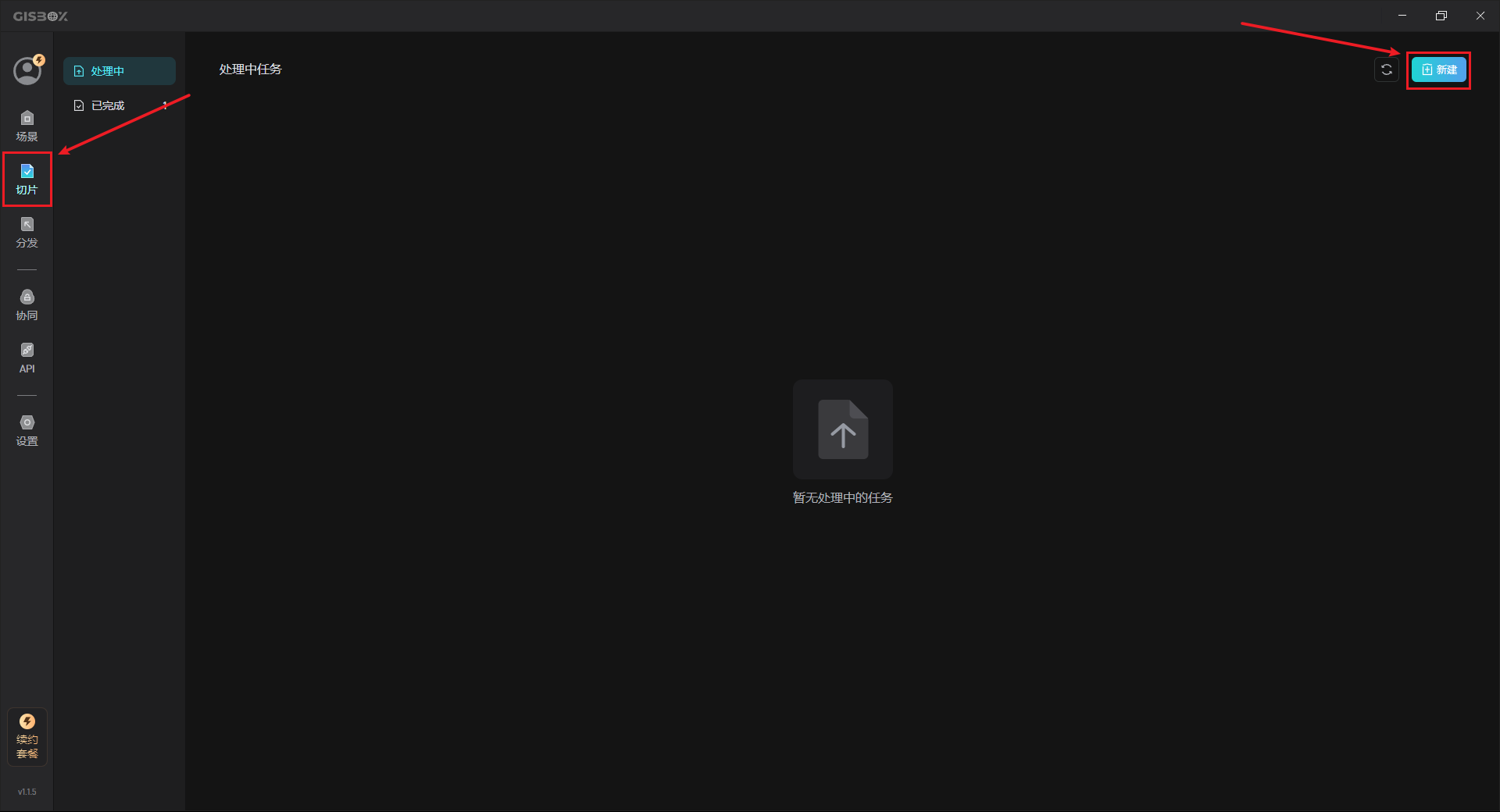

在左侧的“切片”选项中，点击“新建”按钮，打开新建切片任务设置。

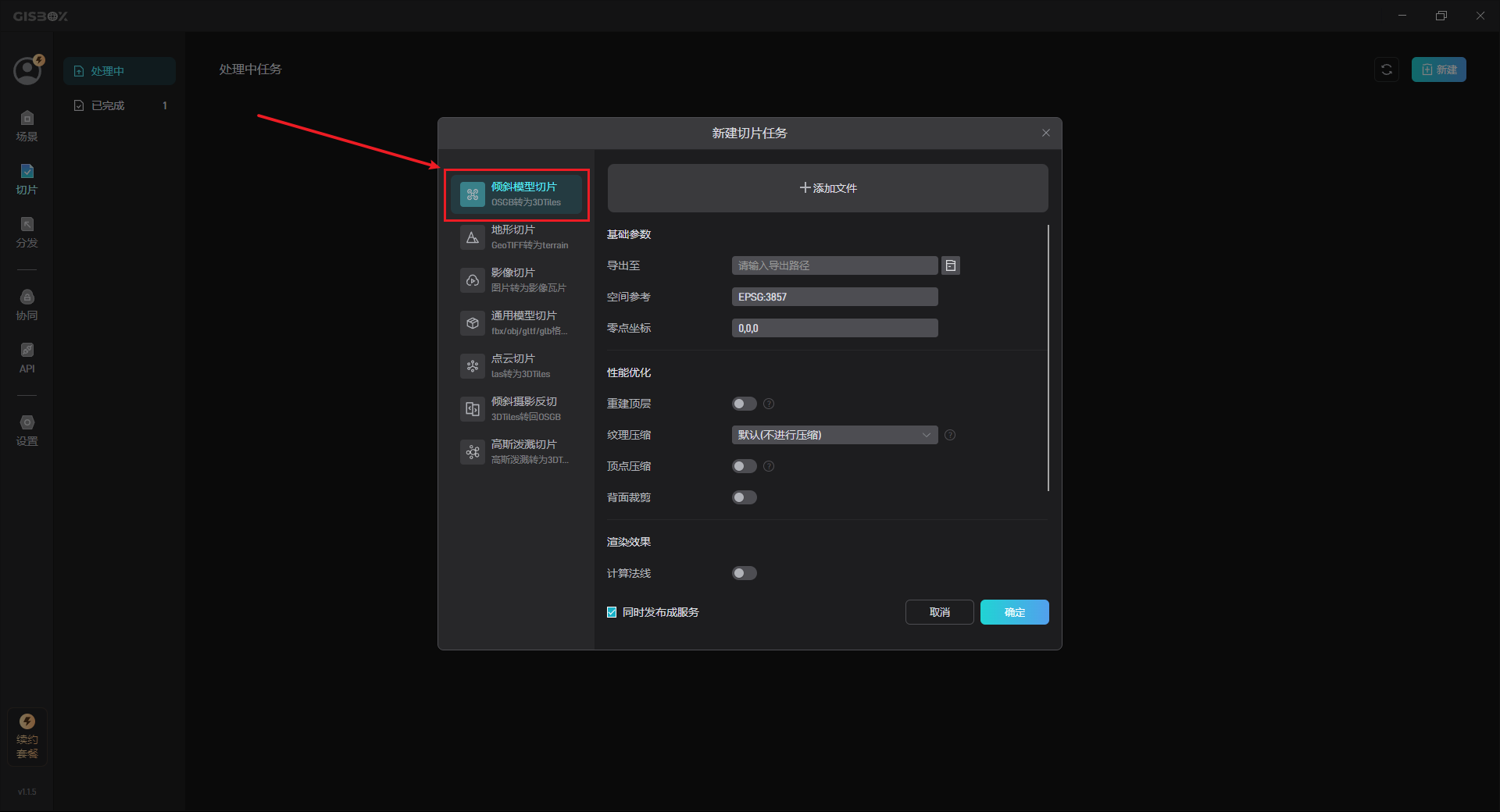

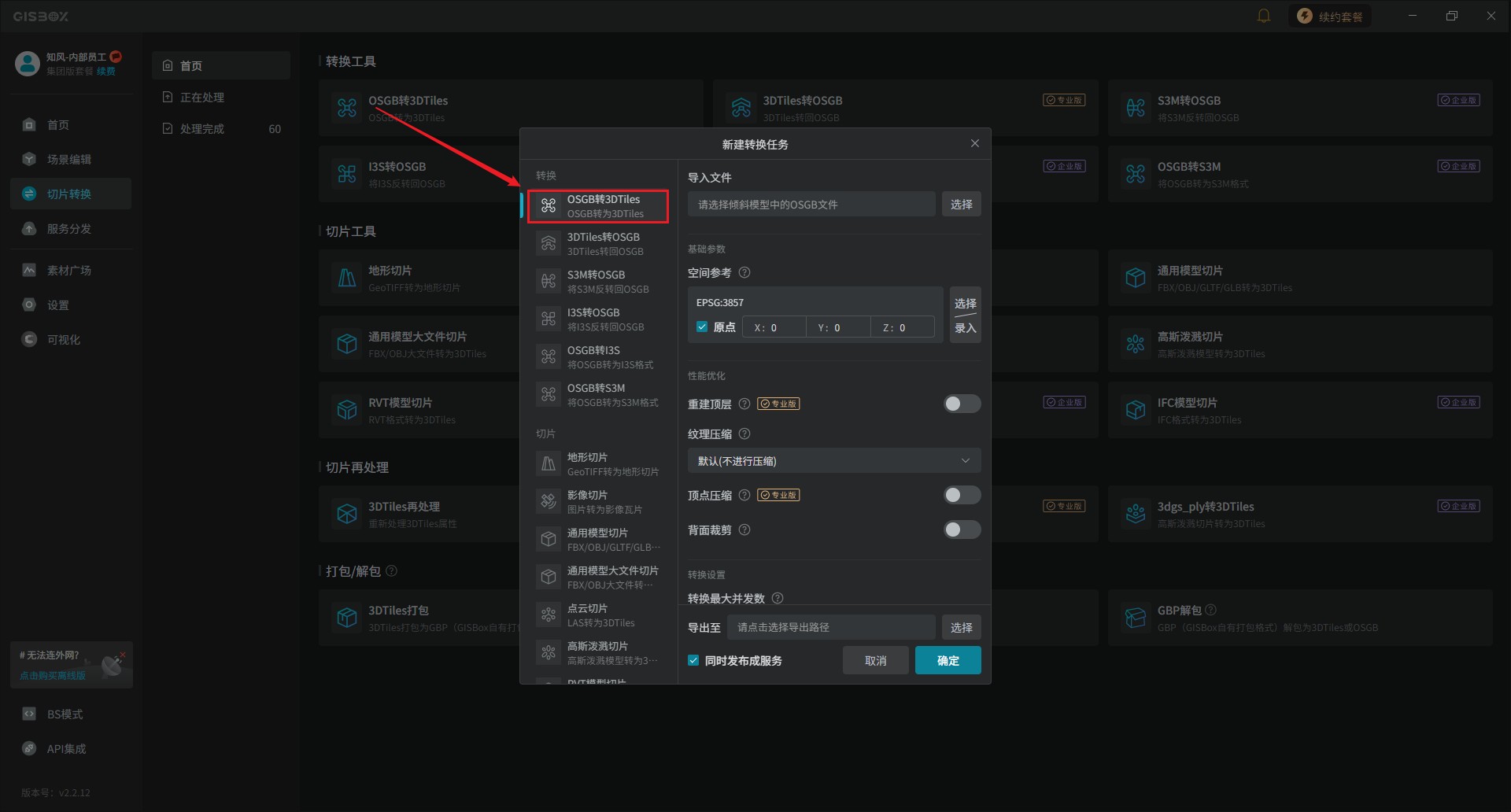

在左侧选项中选择“倾斜模型切片”，开始切片任务设置。

2. 切片任务设置

2.1 添加文件

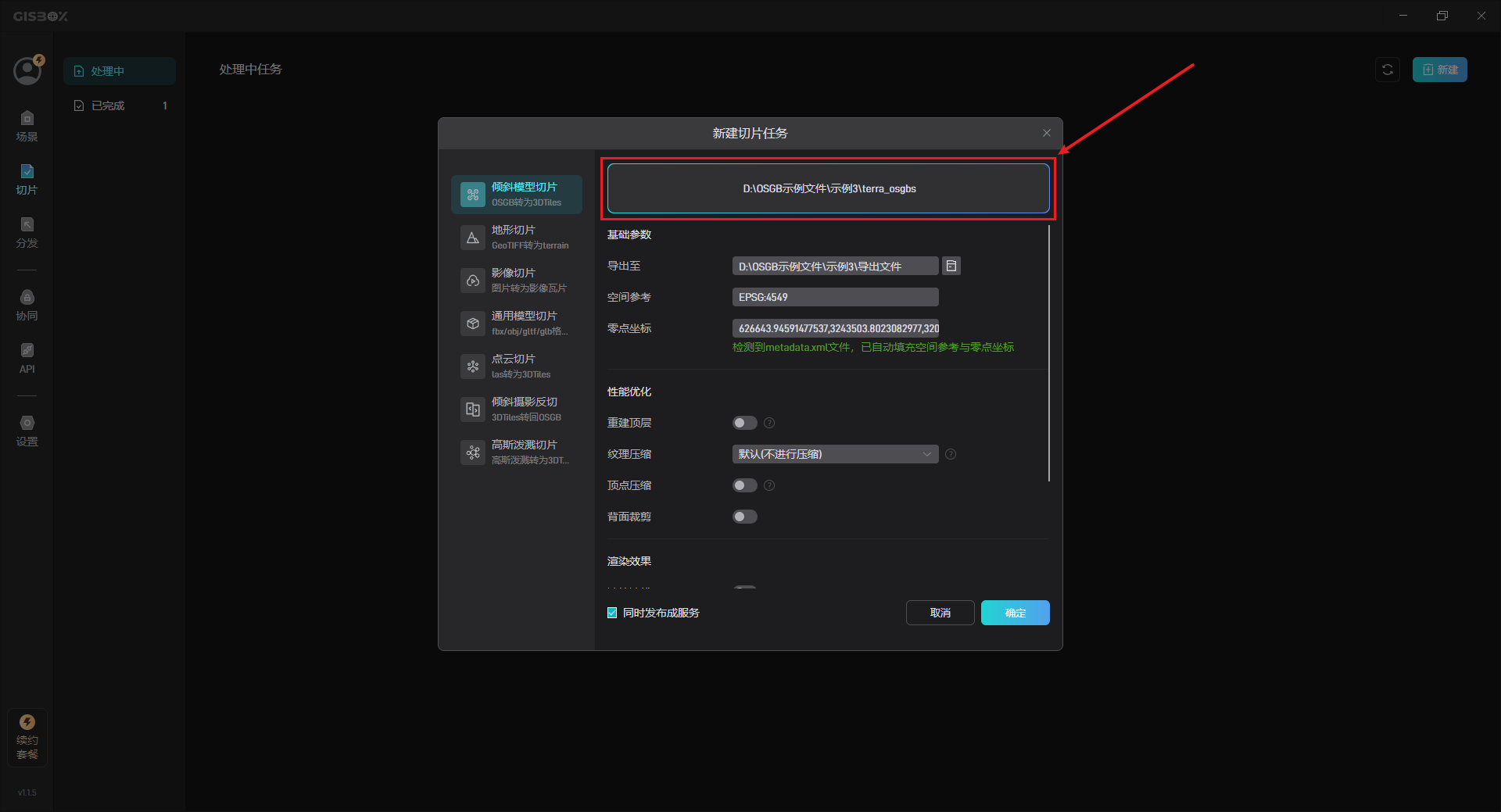

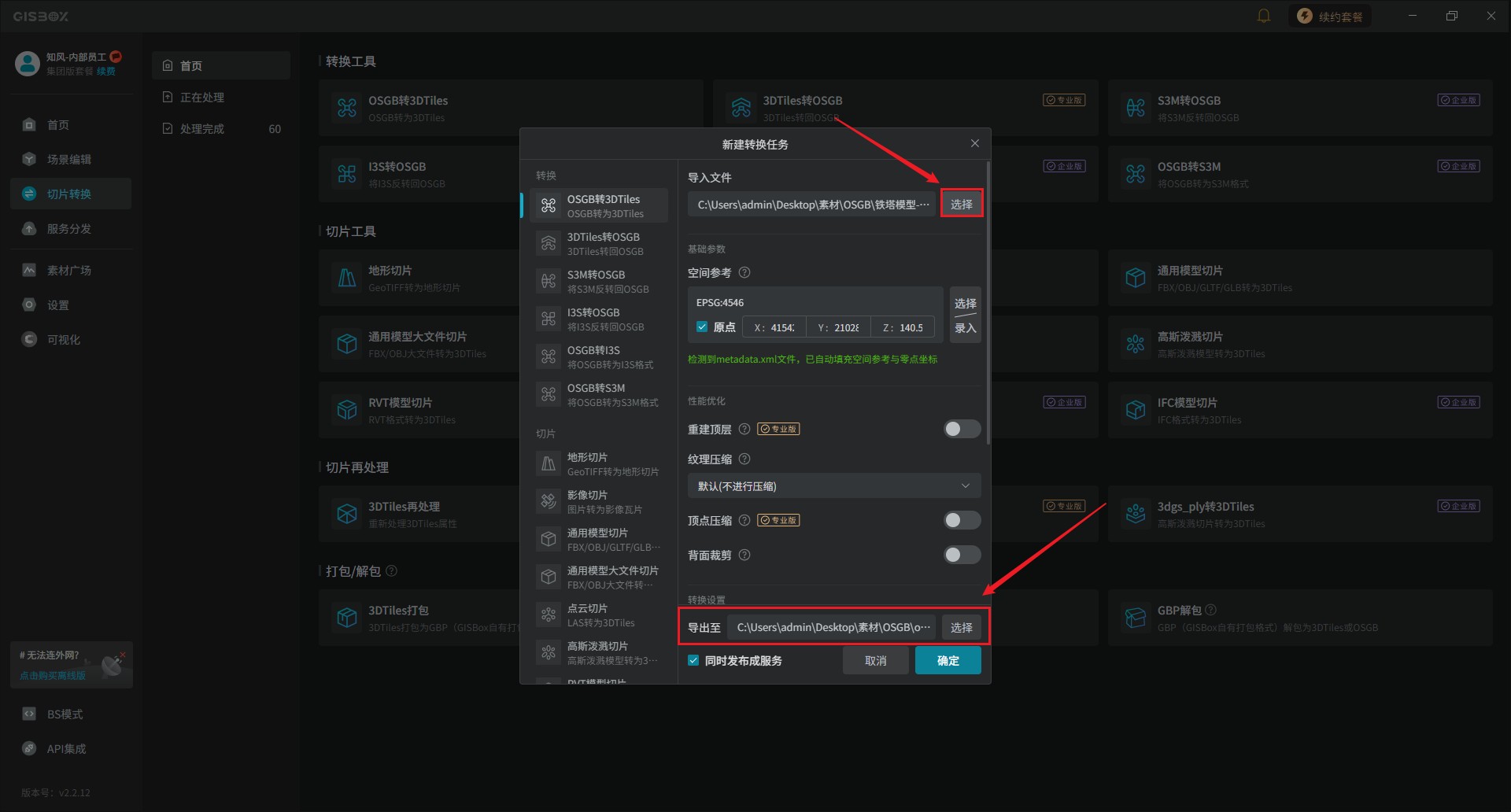

在新建切片任务设置中，点击“添加文件”，选择一个包含 OSGB（倾斜摄影）文件的文件夹添加进去。

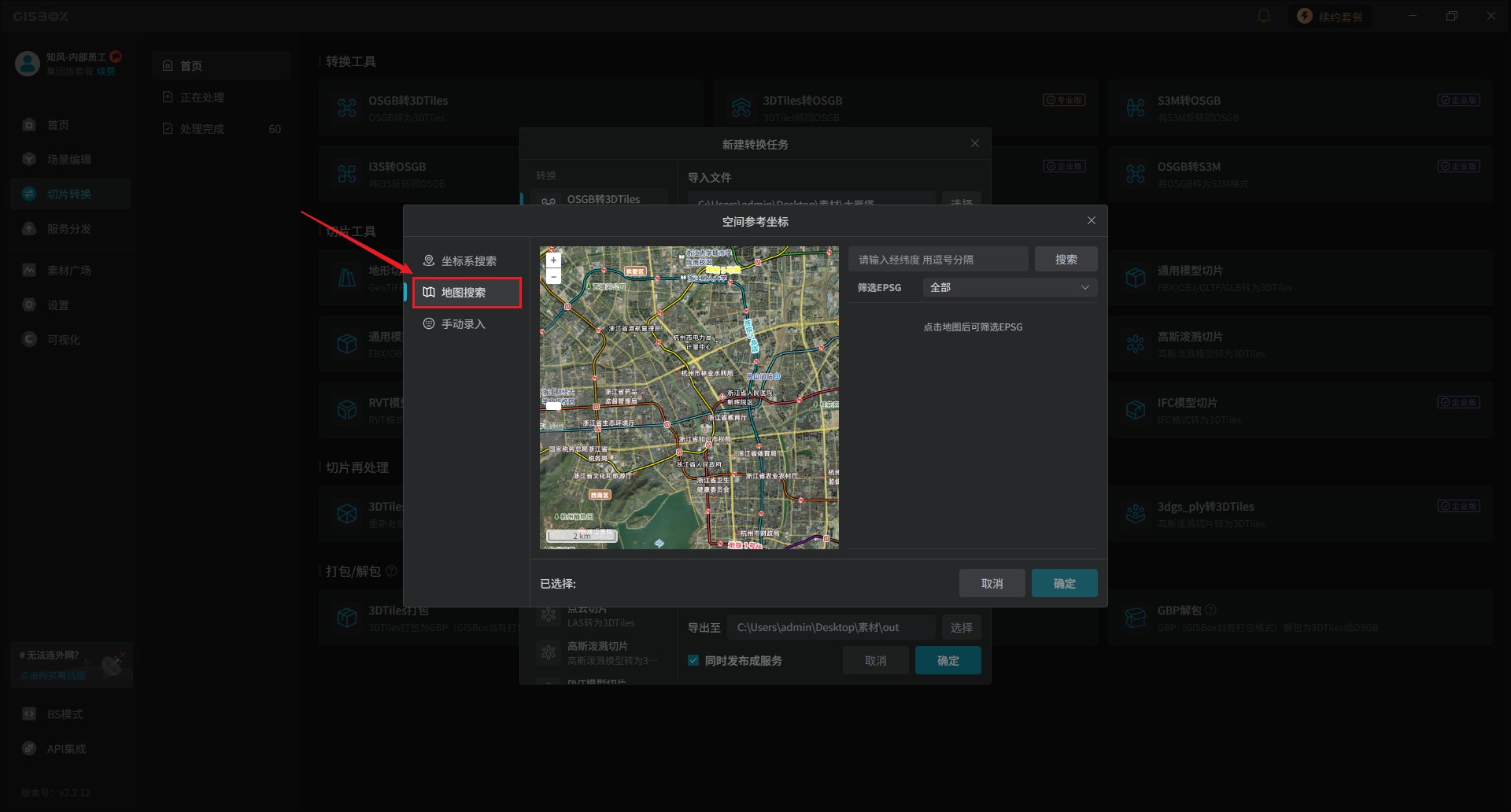

2.2 基础参数

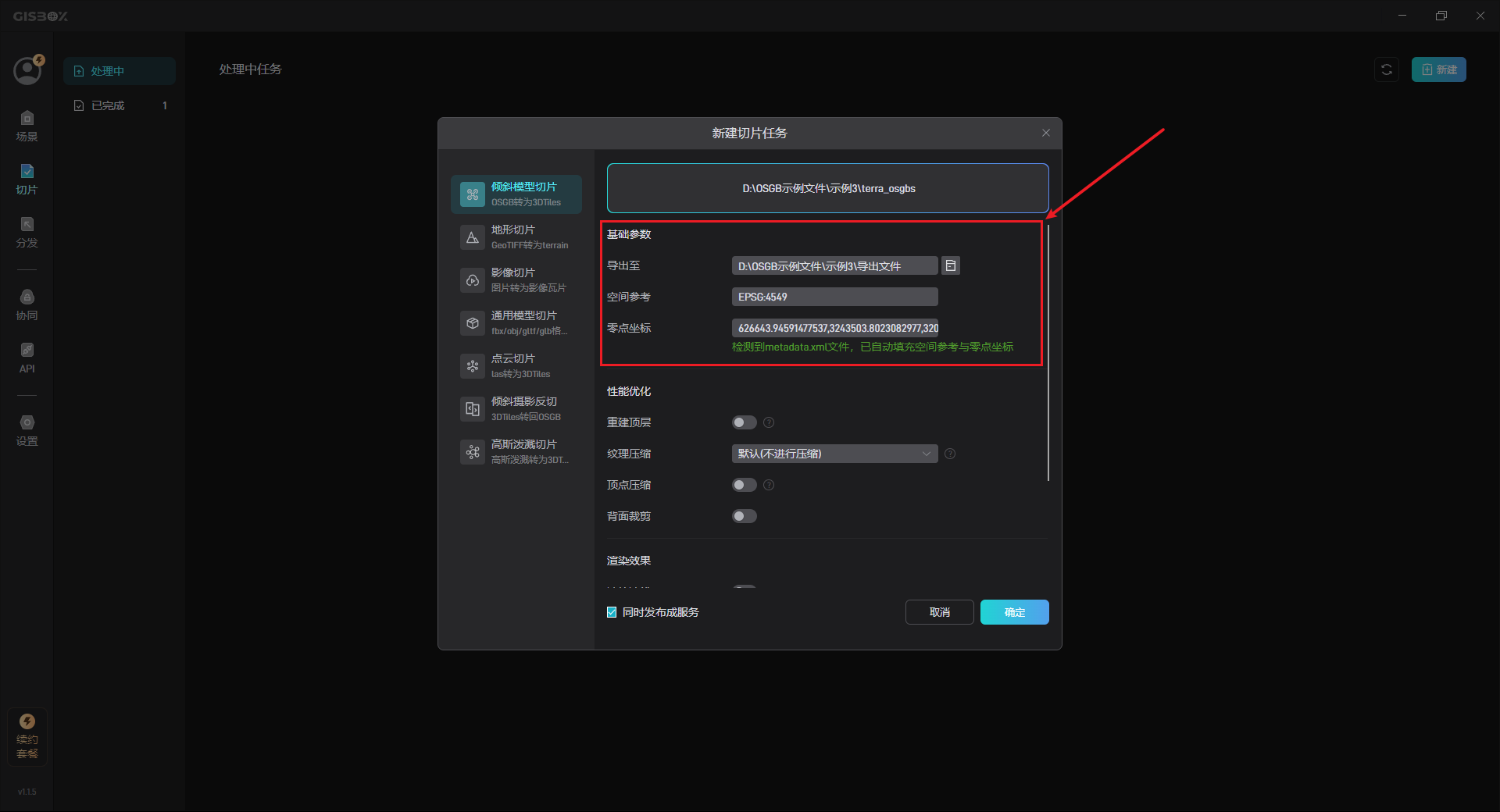

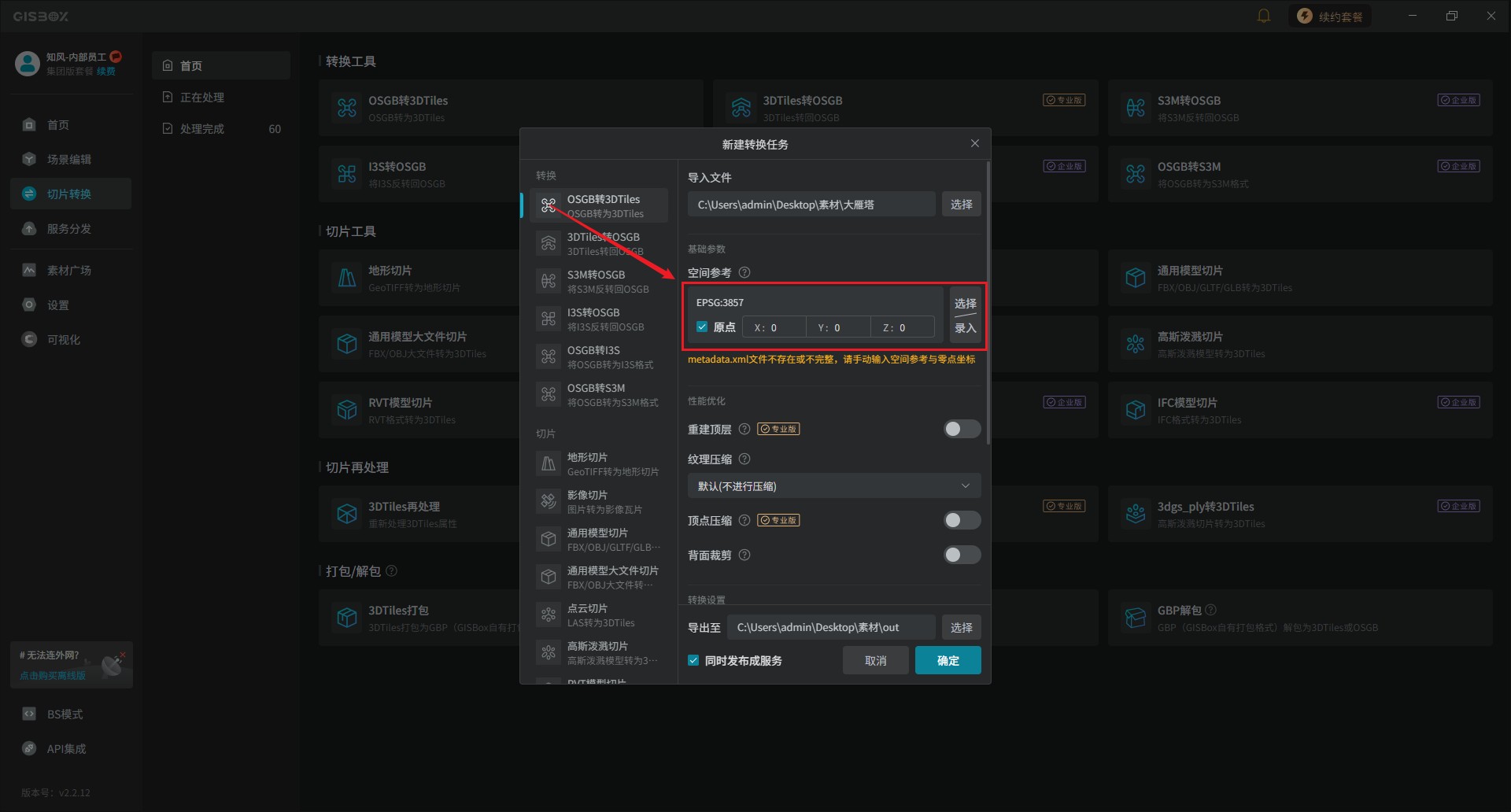

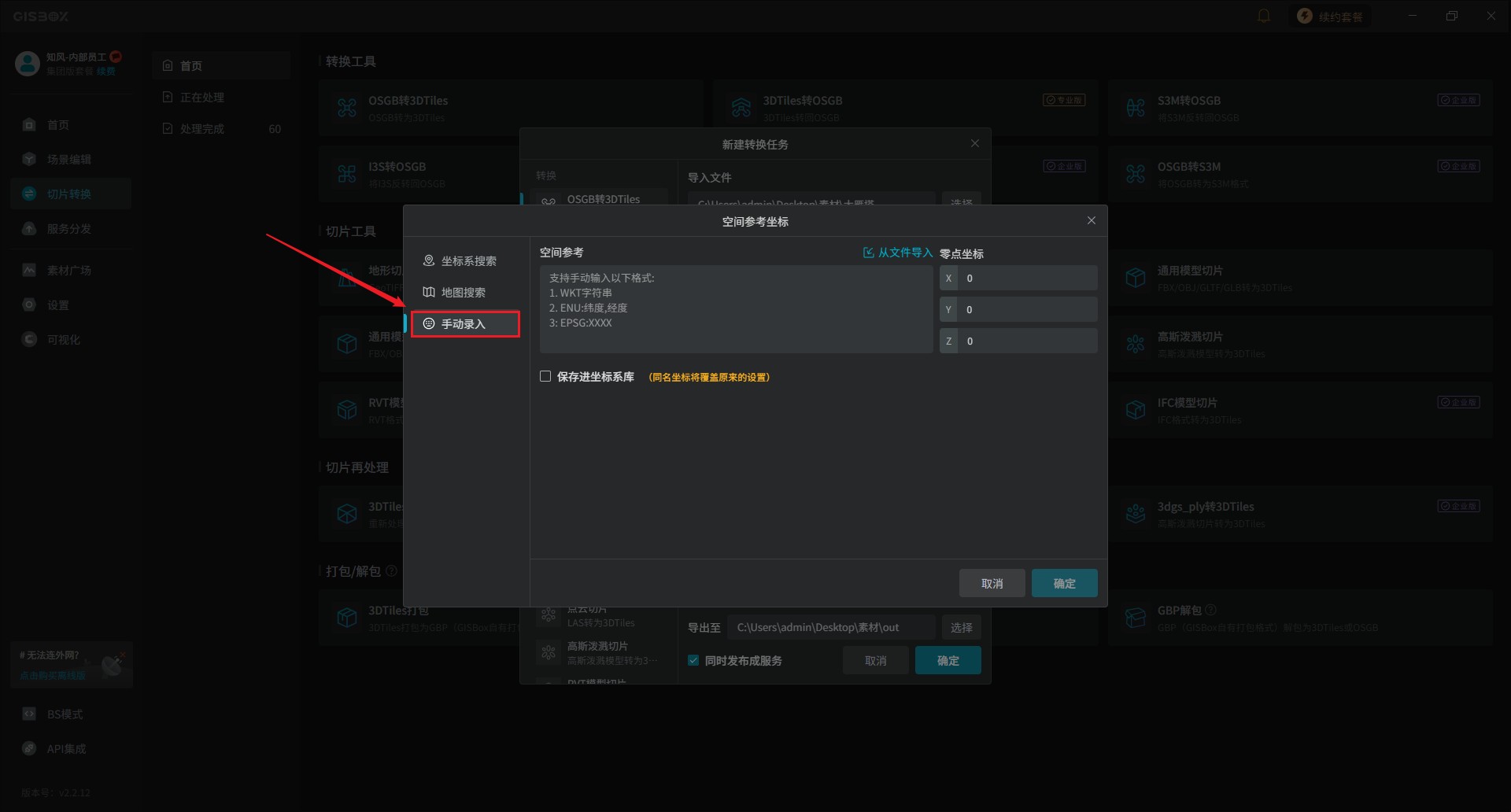

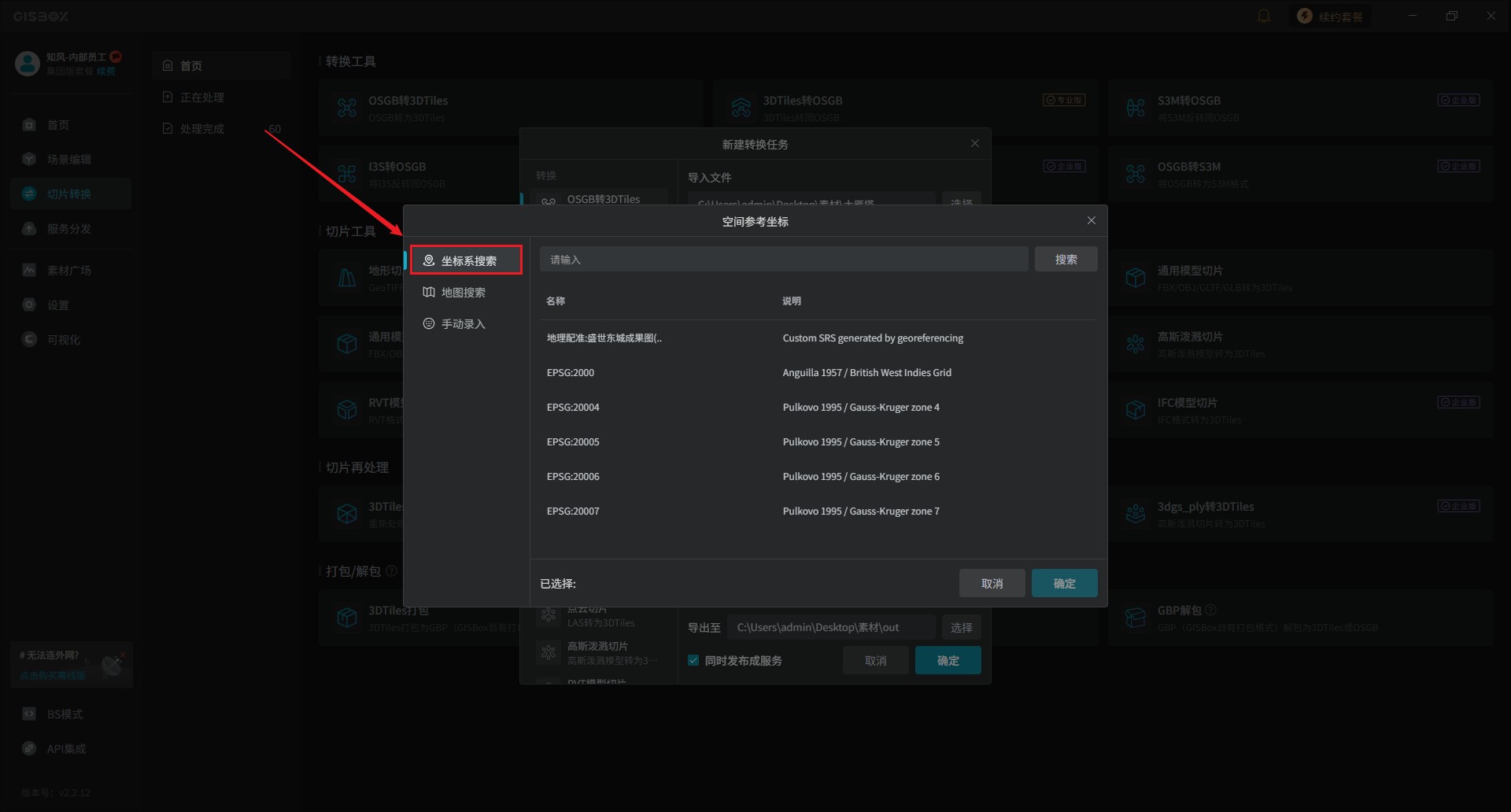

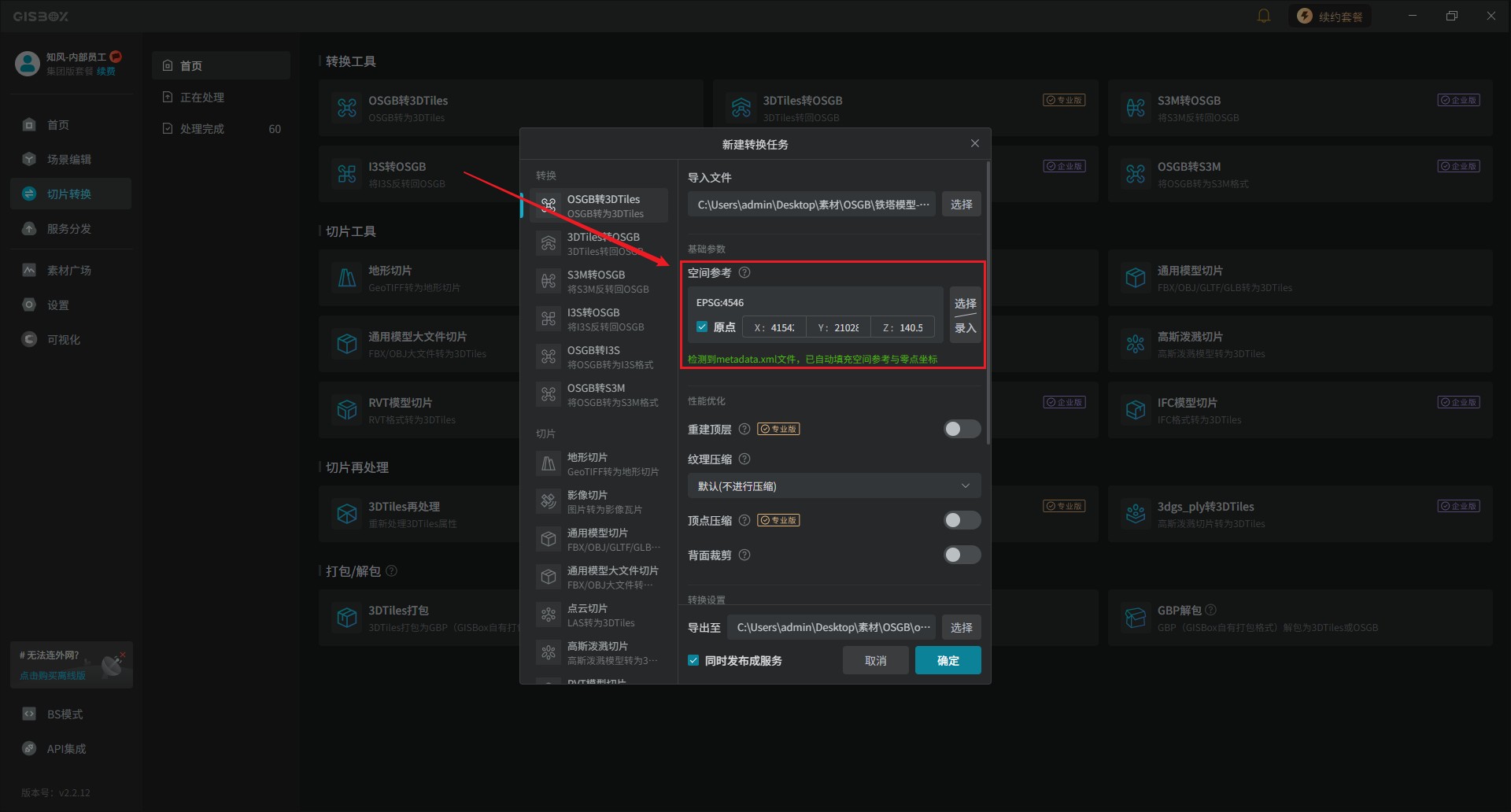

添加 OSGB（倾斜摄影）文件夹后，可在“基础参数”中设置切片导出文件夹，“空间参考”和“零点坐标”会根据文件夹中的“metadata.xml”文件自动生成。

2.3 性能优化

配置项	说明
重建顶层	默认关闭，当倾斜三维模型数据量较大时，可以选择开启，显著提升加载性能，增强浏览体验。
最大并发数	开启“重建顶层”后会同时出现“最大并发数”，该设置项不建议修改，但如果转换失败可以将该项减少一半重新转换。
纹理压缩	纹理格式选择“默认”时，切片任务会导出 jpg 格式的纹理；选择“webp”时，导出的 webp 格式纹理存储量约为默认 jpg 格式的 70%，可以加快网络传输，但是它只能在 chrome 下使用，而且不会减少显存占用。选择“KTX2-uastc”可节约 60%显存，选择“KTX2-etc1s”可节约 80%显存。

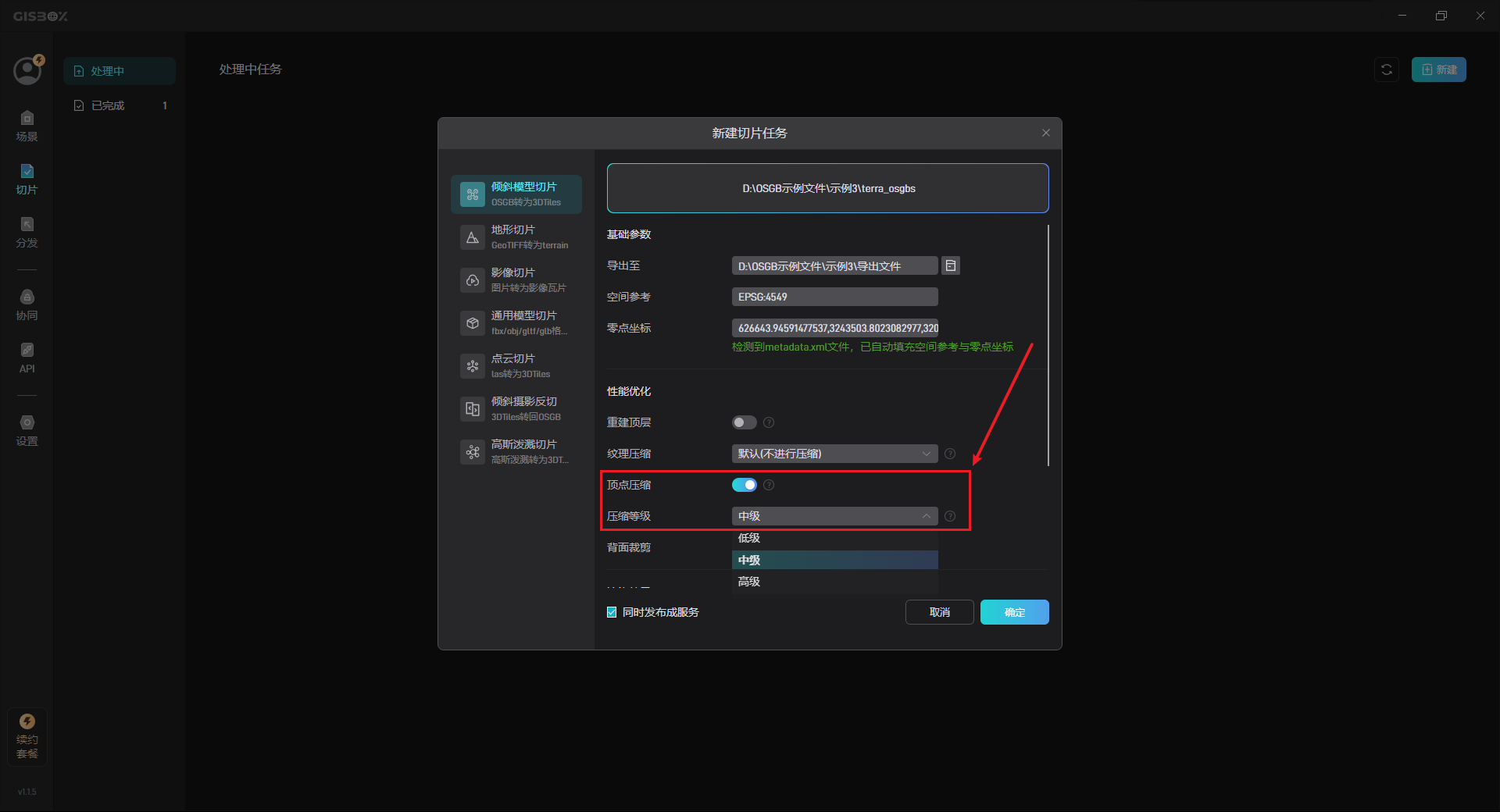

顶点压缩	默认关闭，采集 Draco 压缩算法压缩定点，开启后，可以减少定点数据的存储量。
压缩等级	压缩等级分为“低级”、“中级”和“高级”。压缩等级越高，压缩率越大。当压缩等级为“高级”时，数据精度损失会比较大，推荐使用“中级”。
背面剪裁	默认关闭，开启背面裁剪后，不可见面会被自动剔除，减少渲染负担，同时避免视觉错误。

2.4 渲染效果

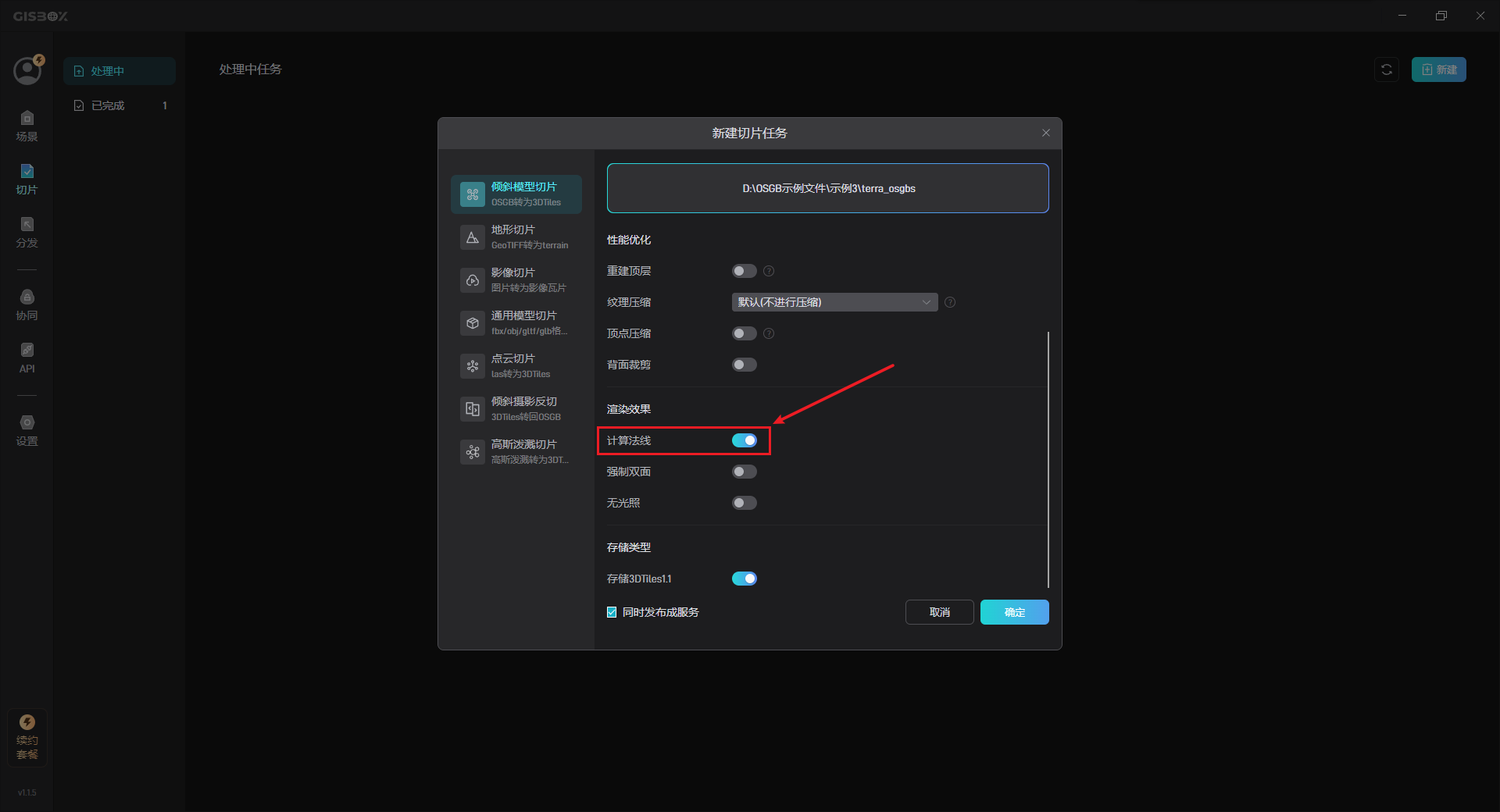

开启“计算法线”后，可以根据切片的三维模型数据，自动生成法线向量。

“强制双面”通常无需开启，但是对一些异常数据，例如正反面裁剪引起的漏洞等情况，可以尝试开启该选项，达到双面渲染的目的。

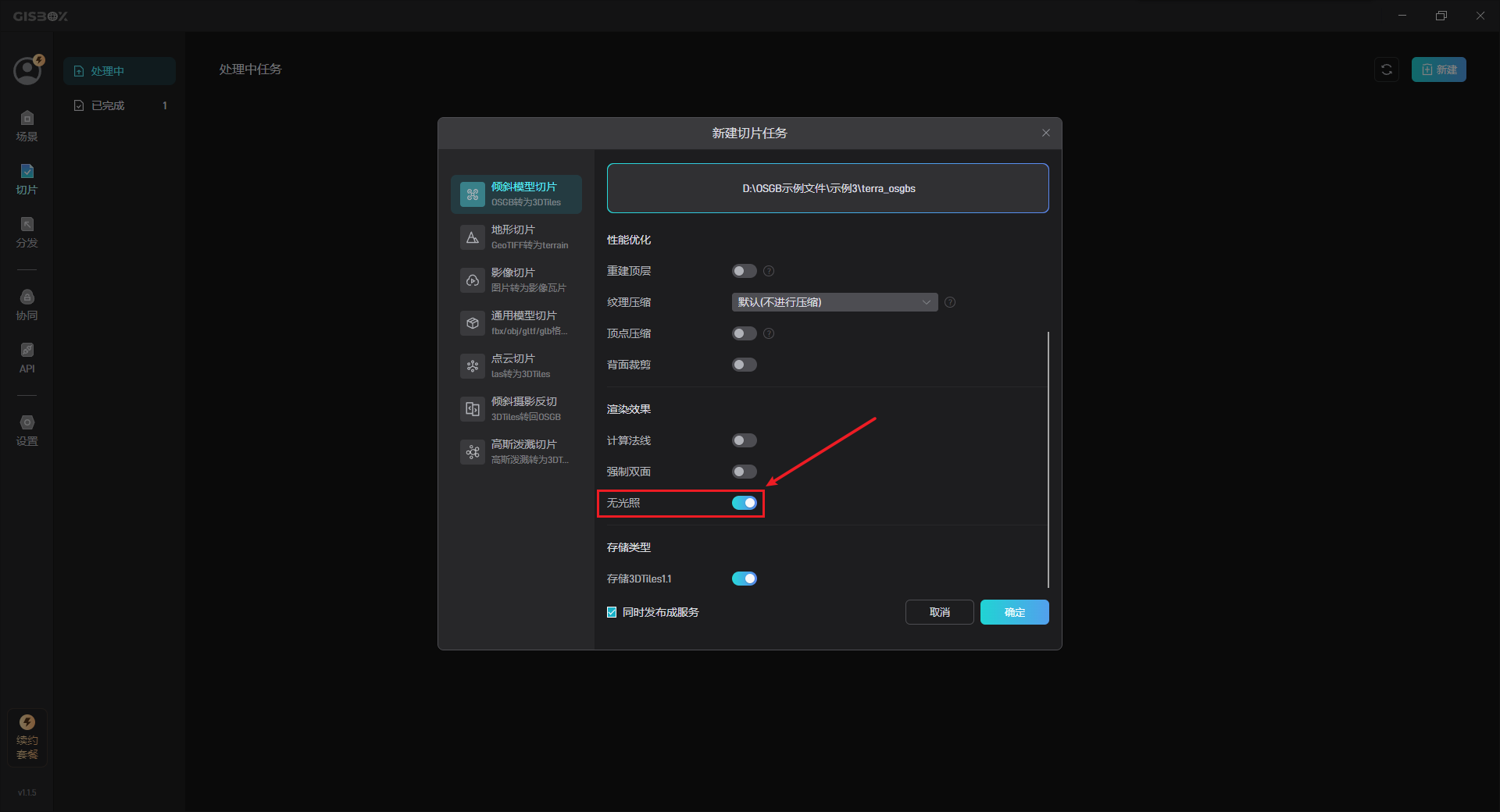

开启“无光照”后，倾斜模型的渲染部分不参与 Cesium 引擎的默认光照计算，增强画面真实感。

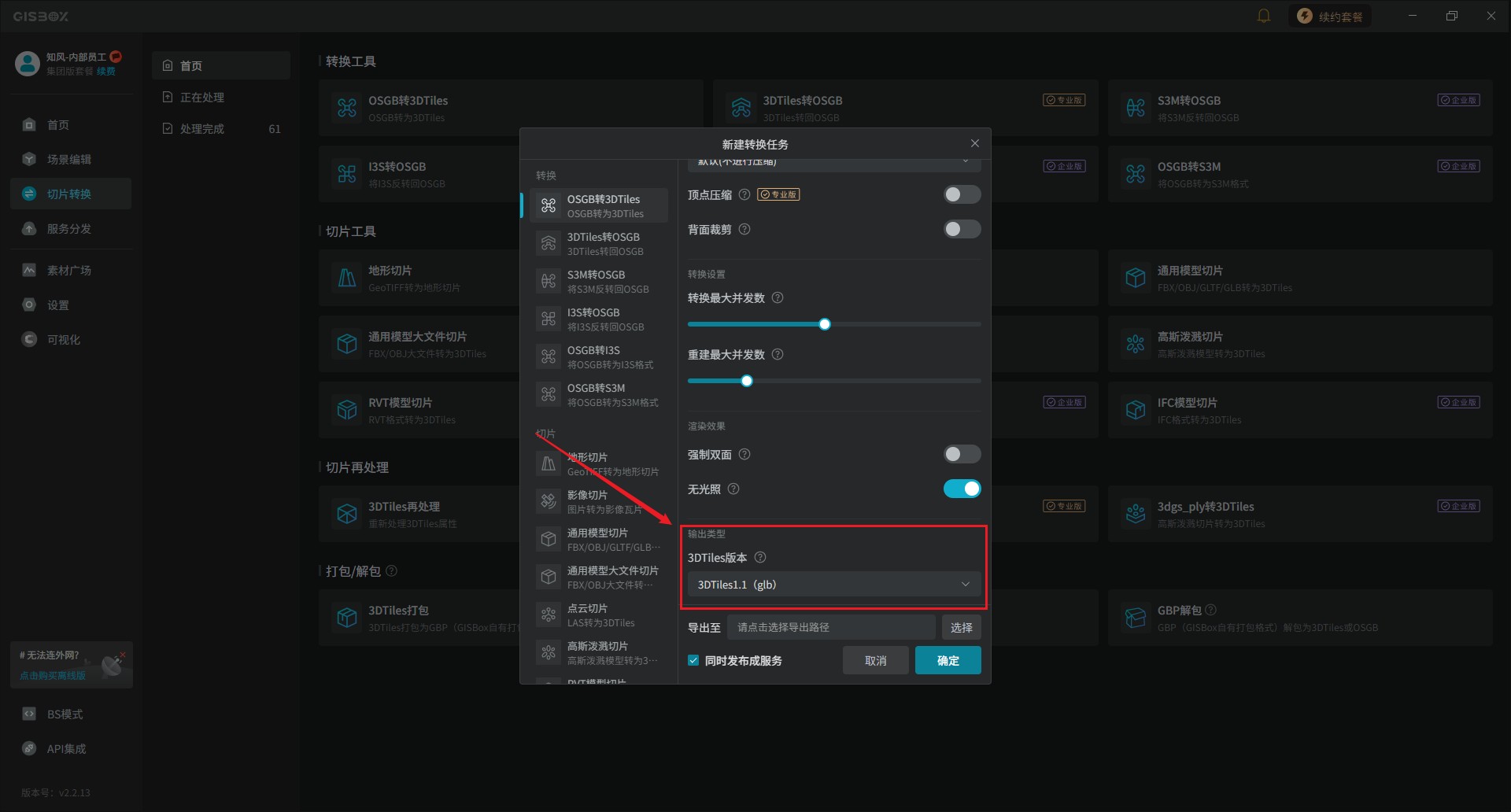

2.5 存储类型

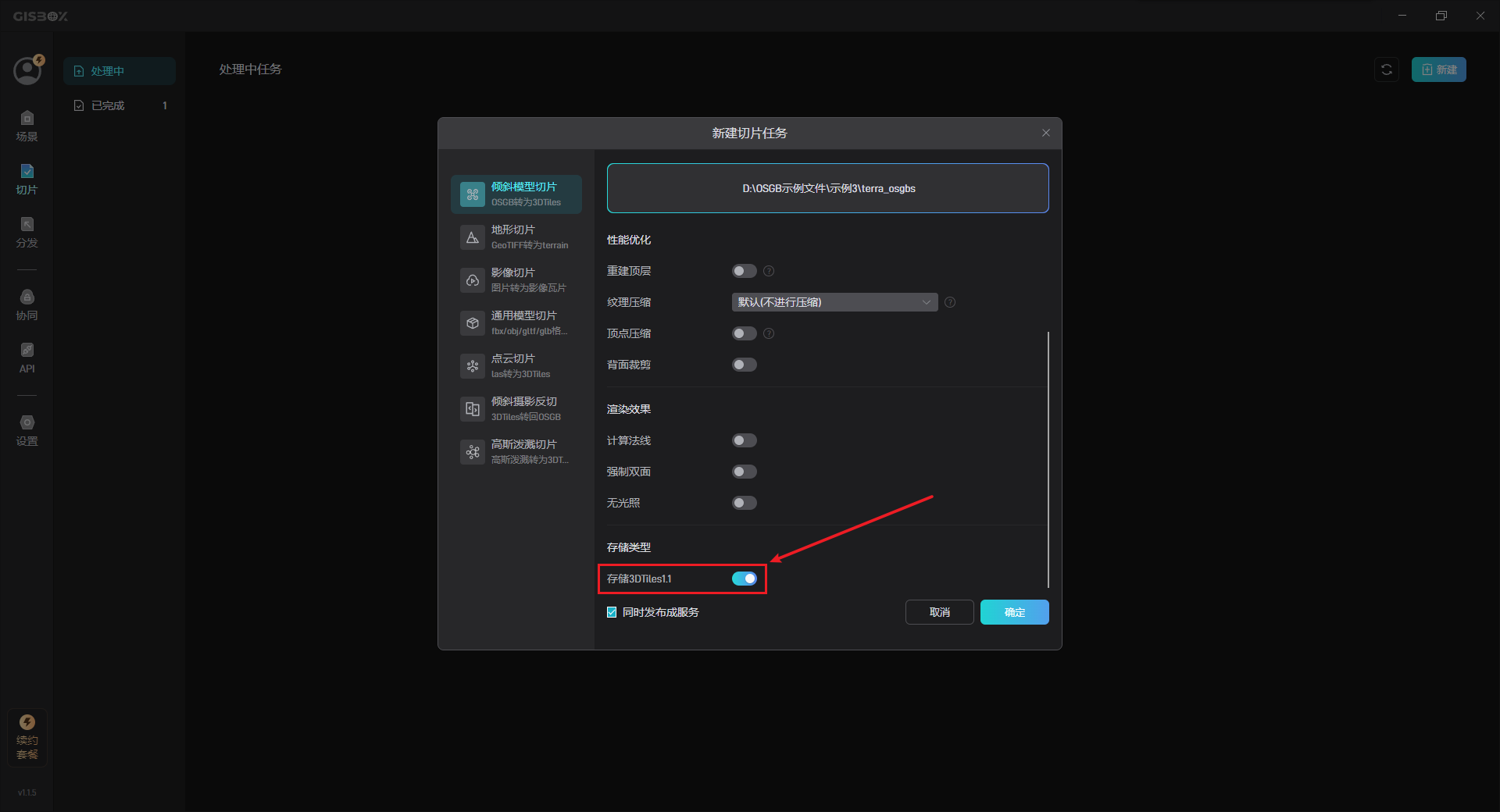

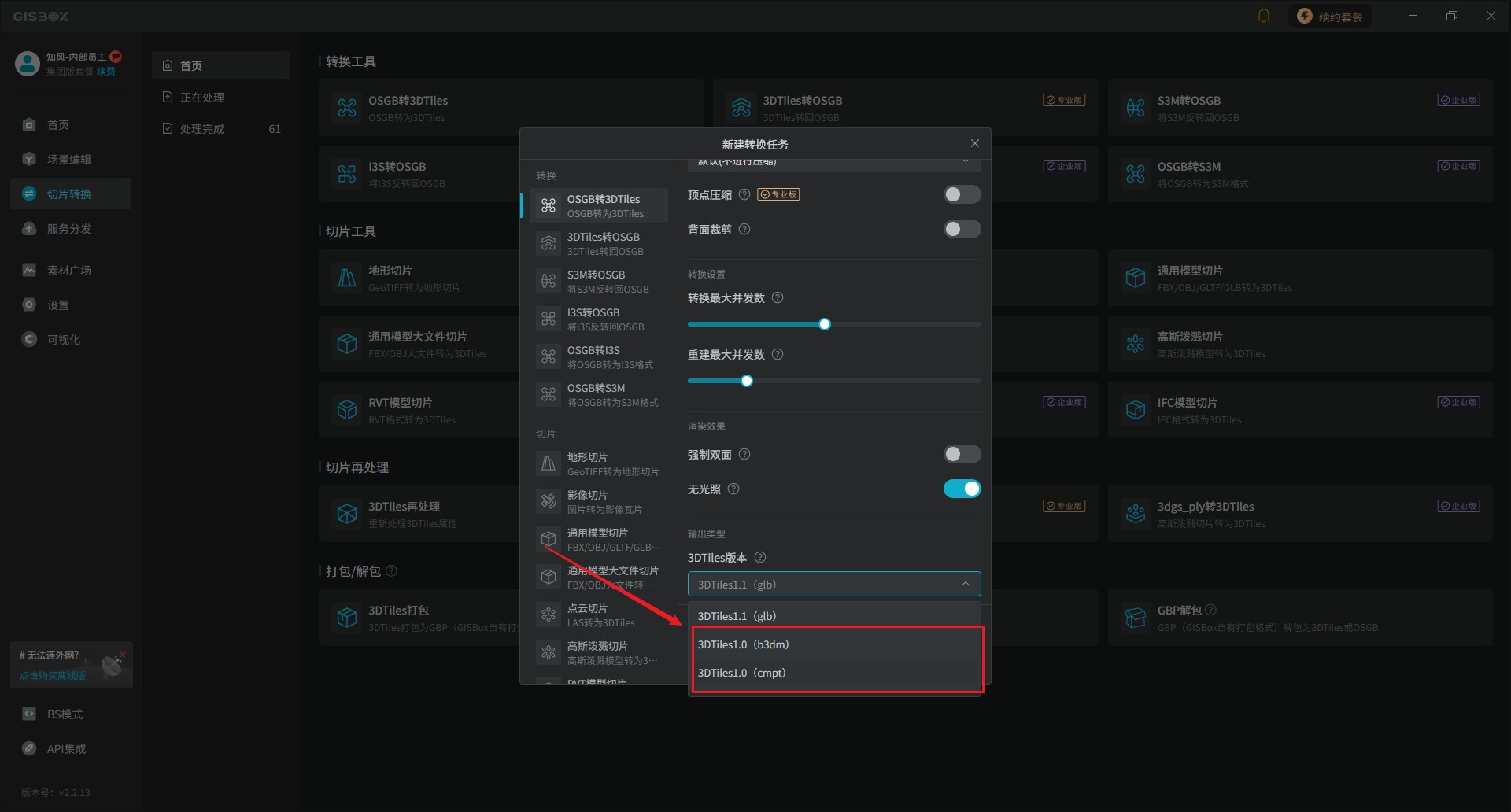

在“存储类型”中，默认开启“存储 3DTiles1.1”。开启时，OSGB（倾斜摄影）文件夹中的模型文件导出后为glb格式。关闭时则为b3dm格式。

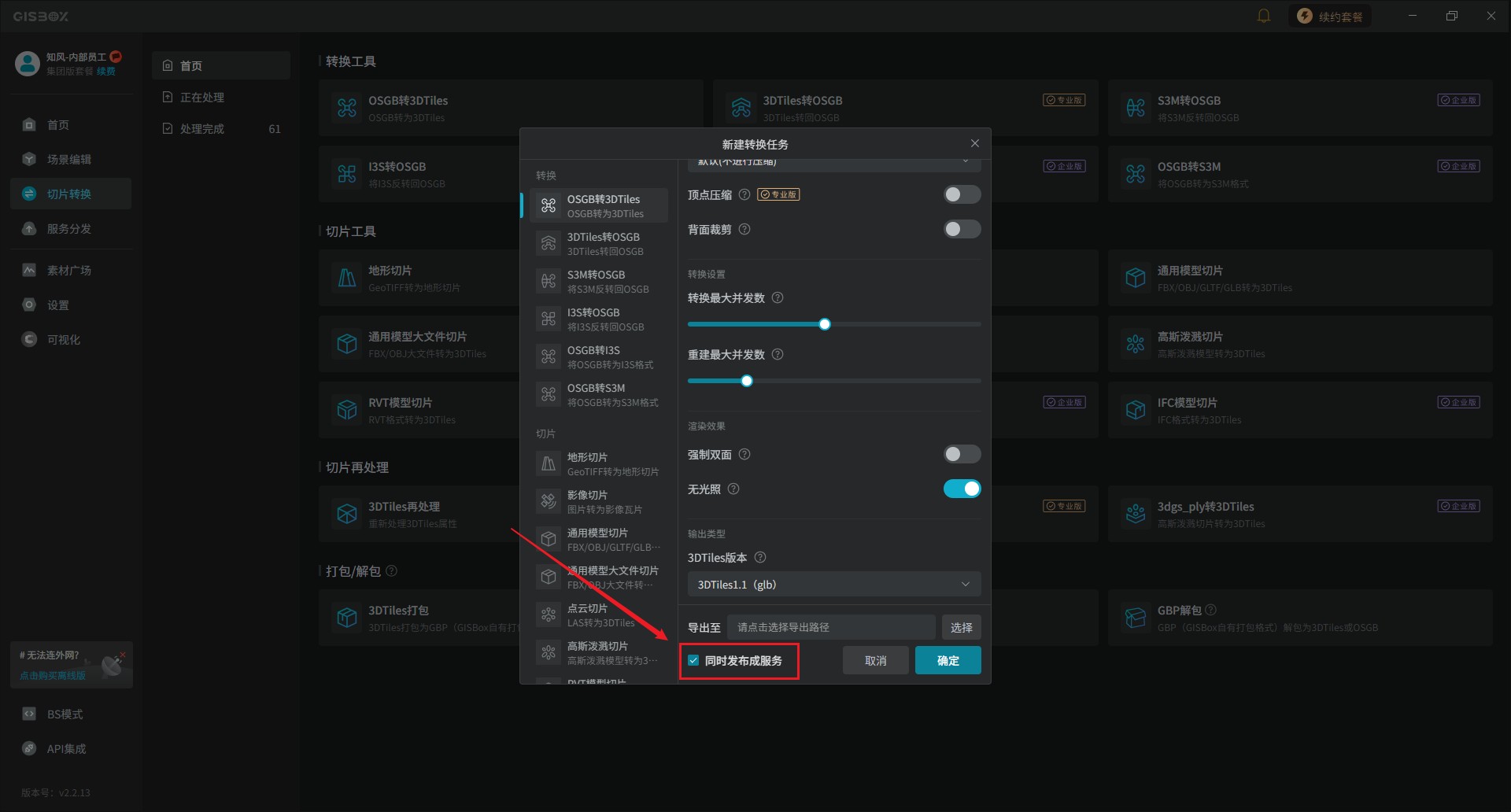

3. 发布设置

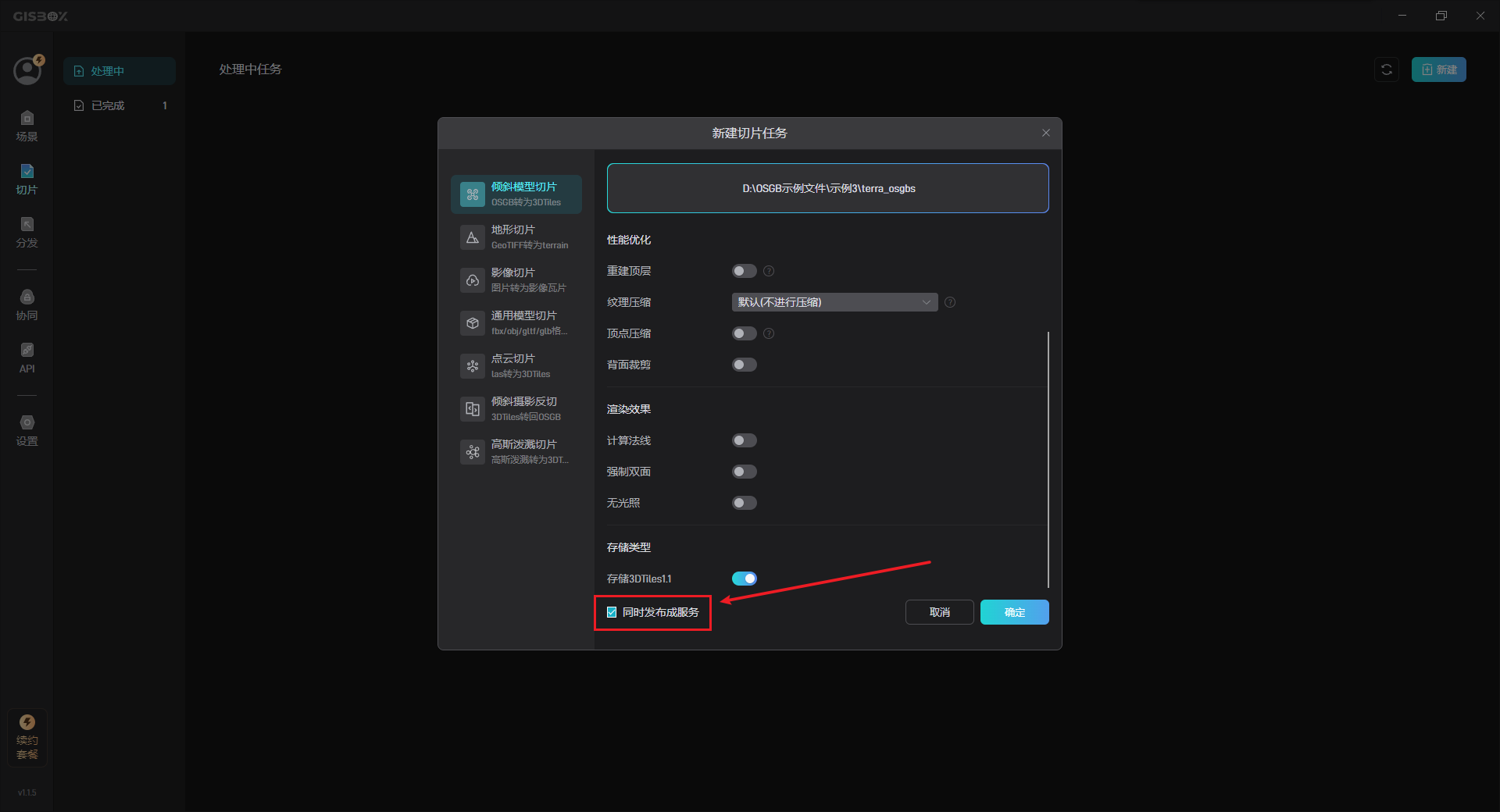

开启“同时发布成服务”后，创建的切片任务会同时在“分发”中添加一个对应类型的“服务”。

3.1 同时发布成服务

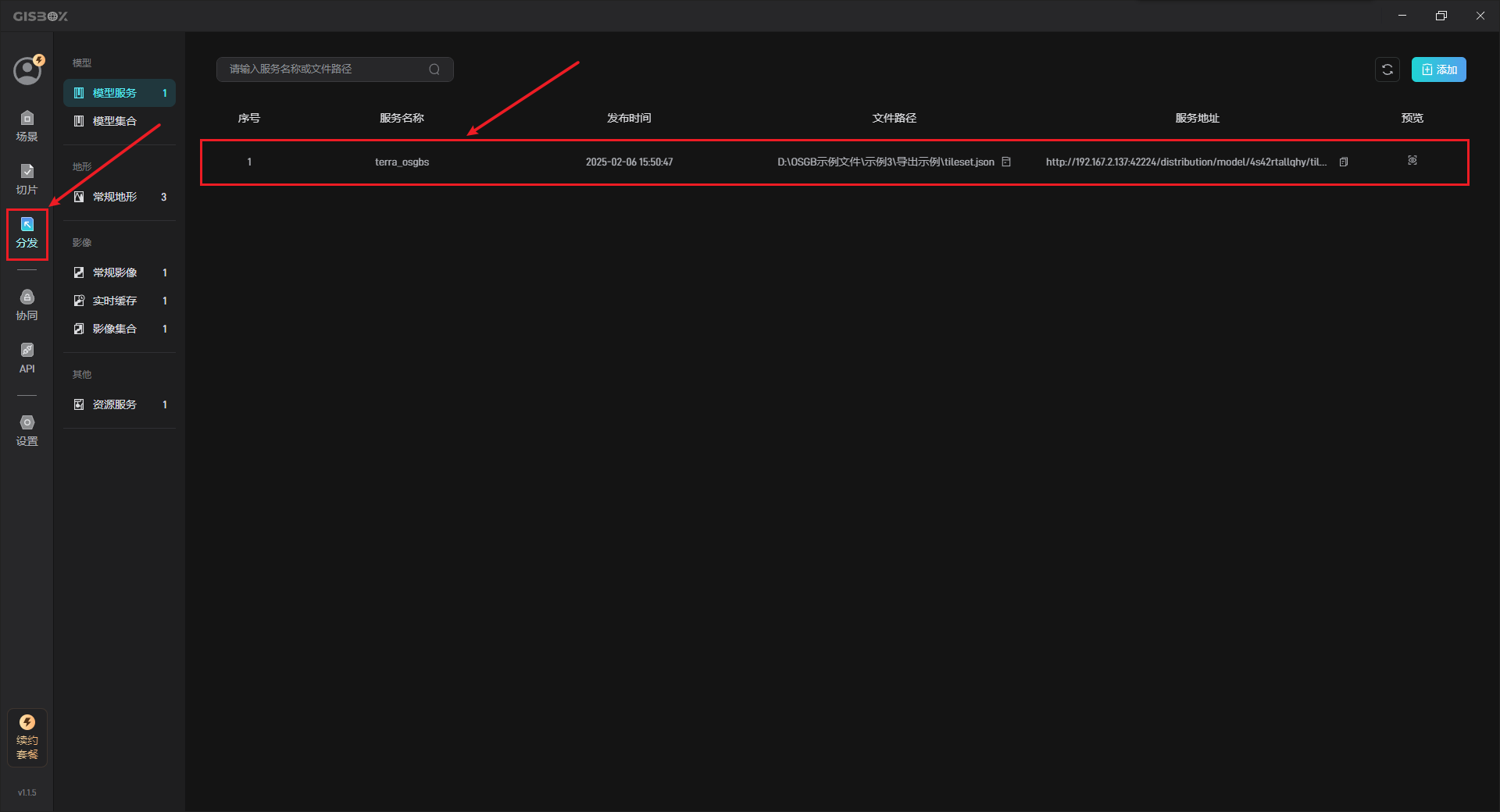

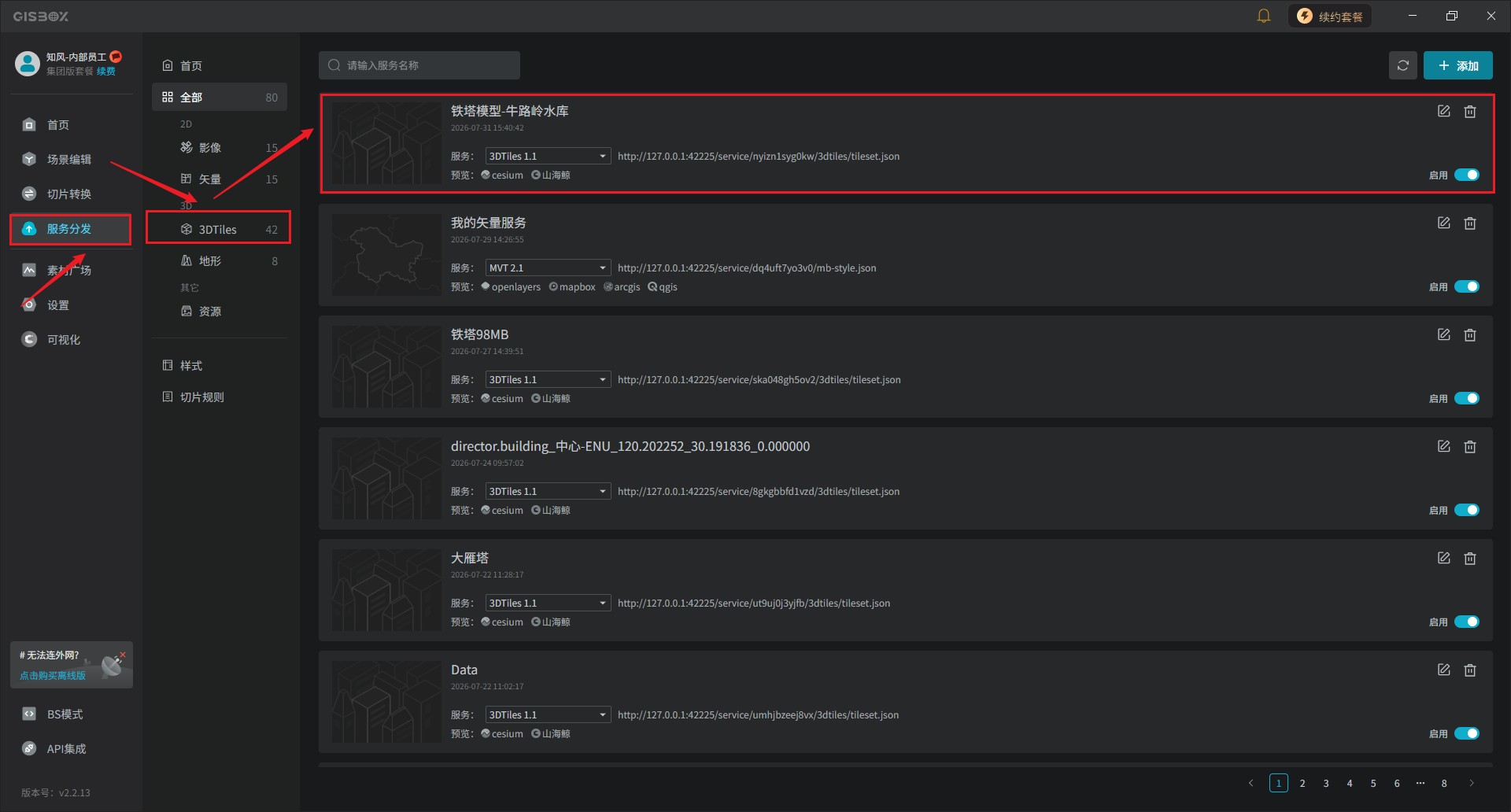

当开启“同时发布成服务”设置时，切片完成后会在“分发”中添加对应类型的“服务”。例如 OSGB（倾斜摄影）文件的切片任务会在“分发”选项的“模型服务”中自动添加一个“服务”。

3.2 不同时发布成服务

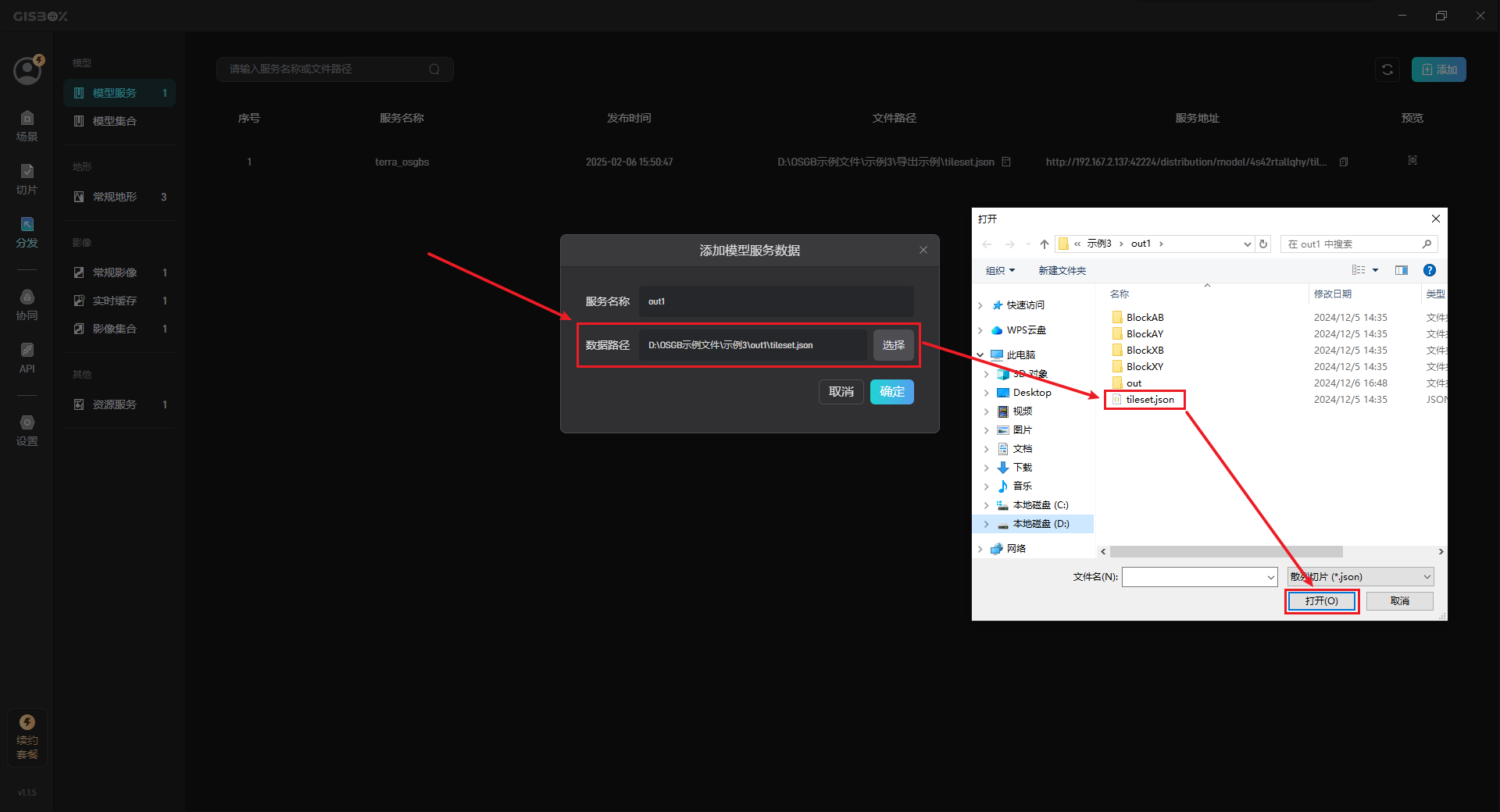

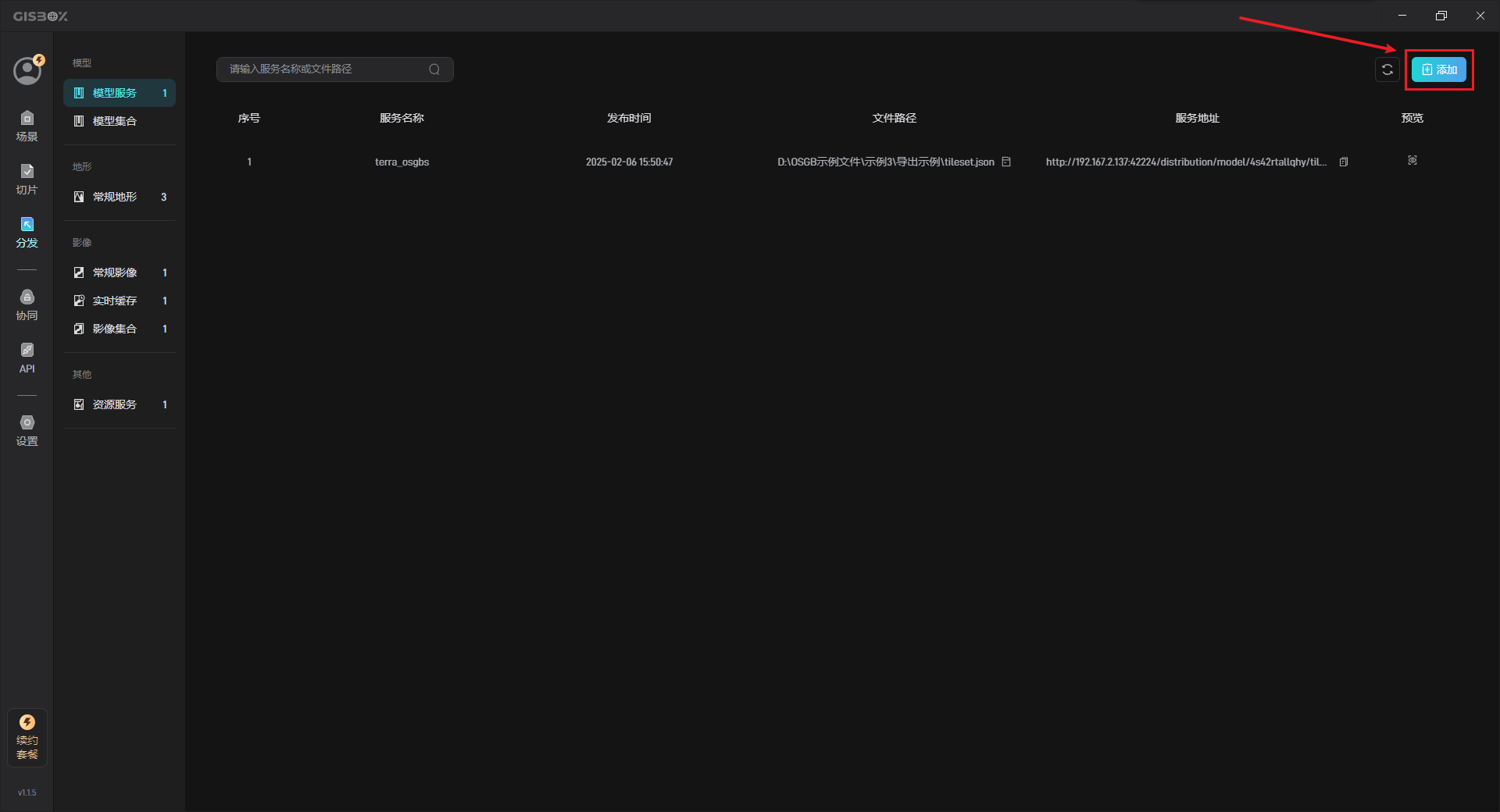

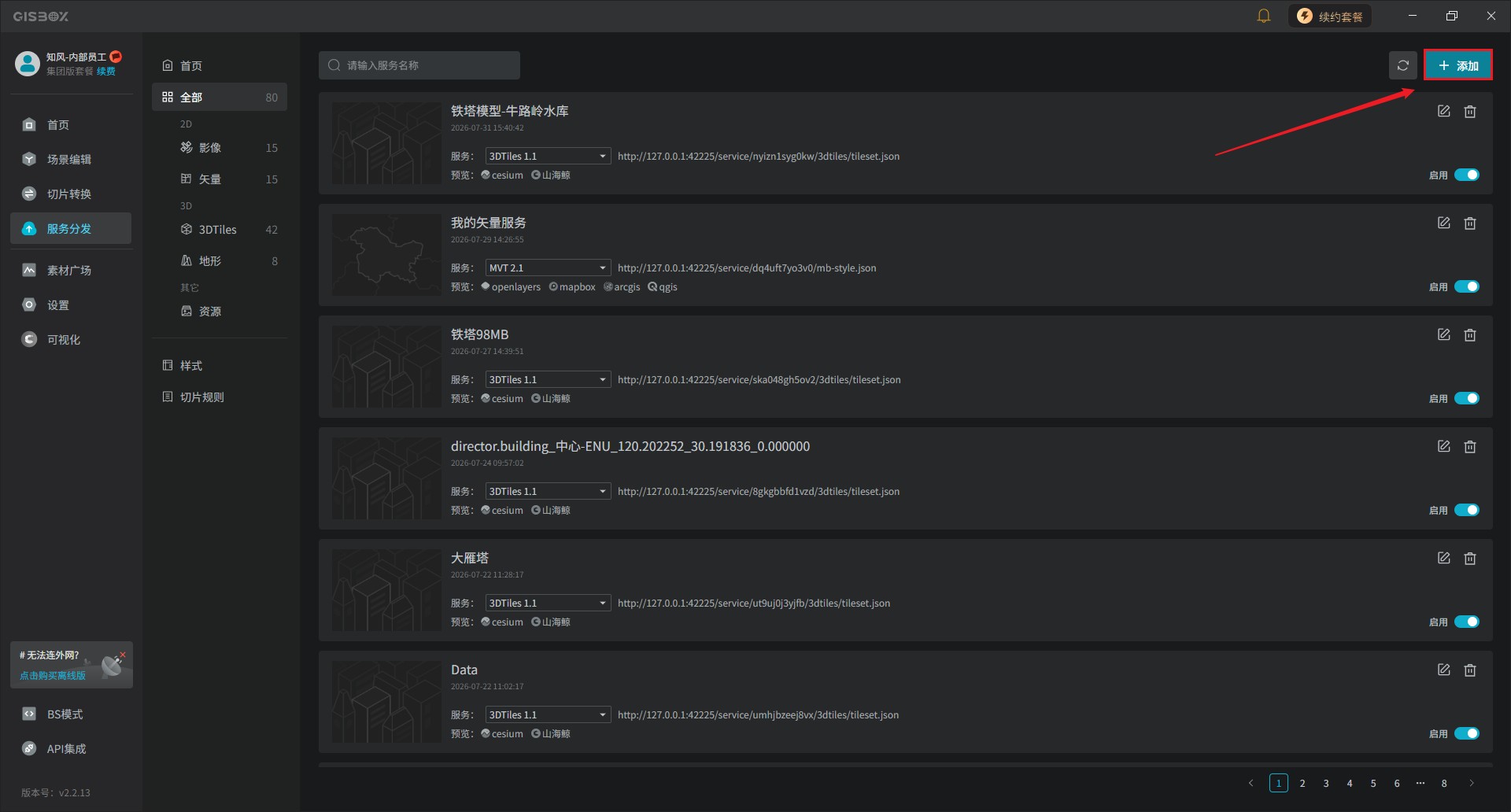

未开启“同时发布成服务”设置时，切片成功后不会在“分发”中添加对应类型的“服务”，需要手动添加。

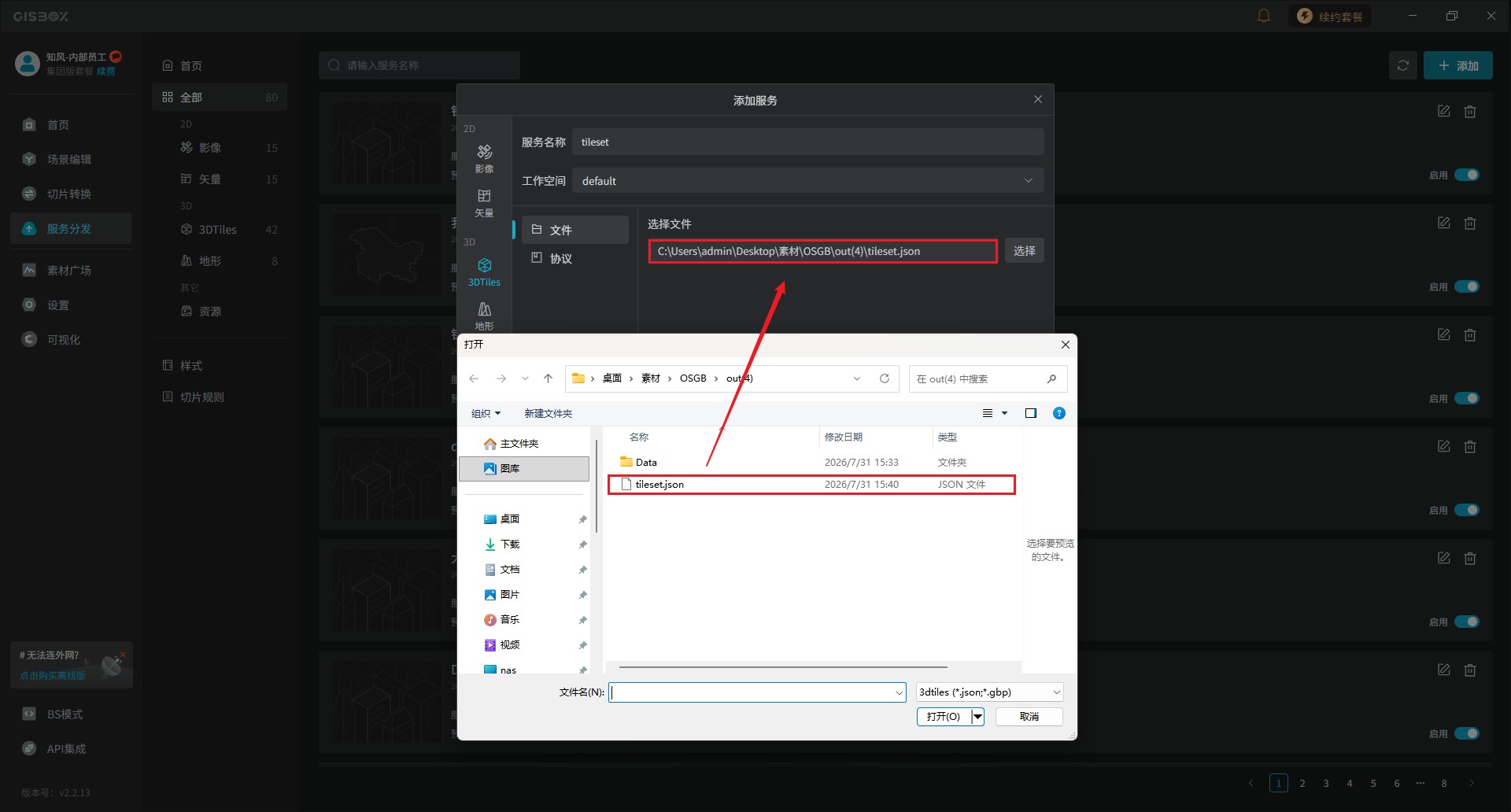

添加导出的 JSON 文件后，点击“确定”按钮即可。

4. 编辑文件

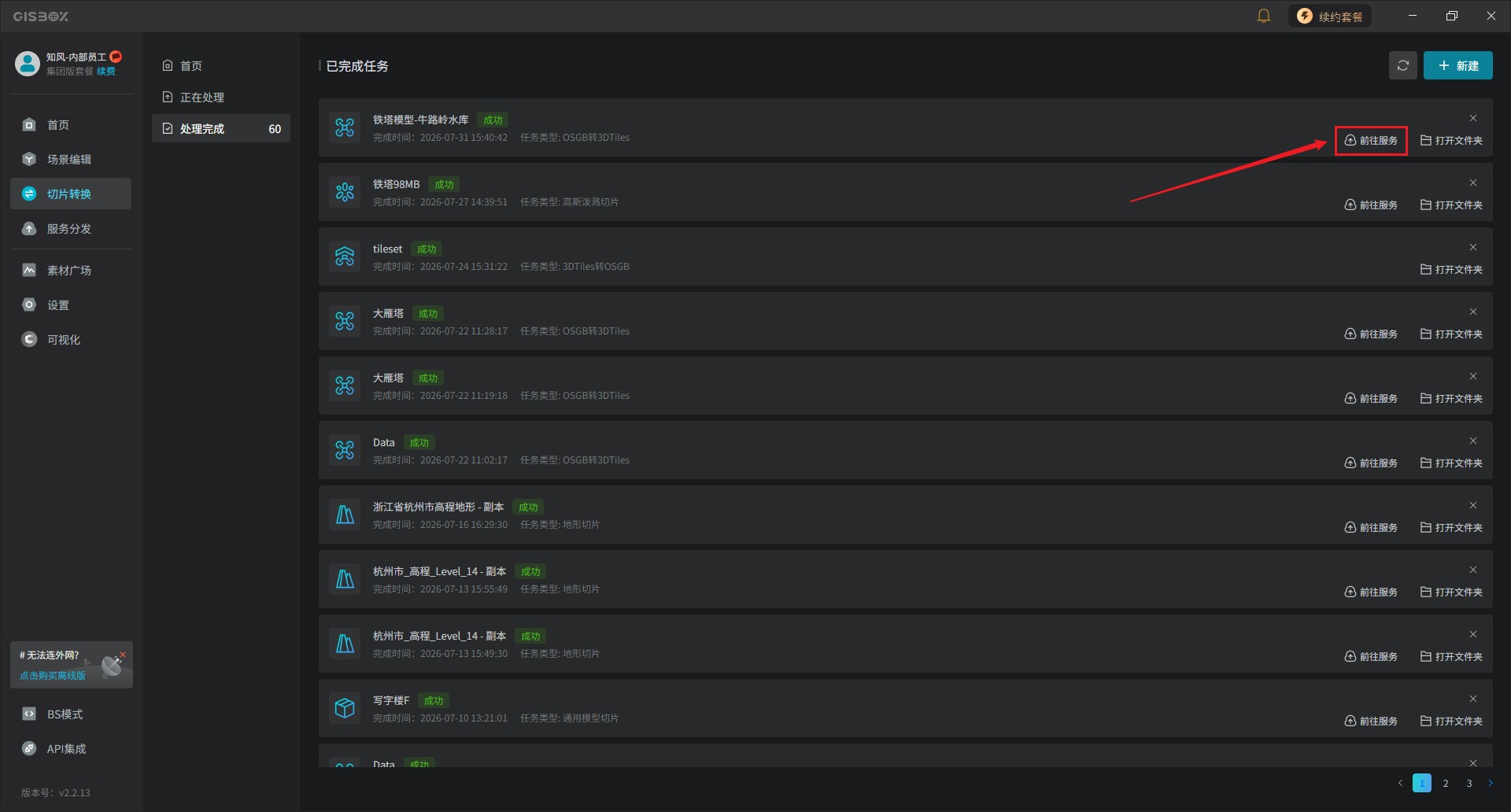

4.1 跳转分发列表

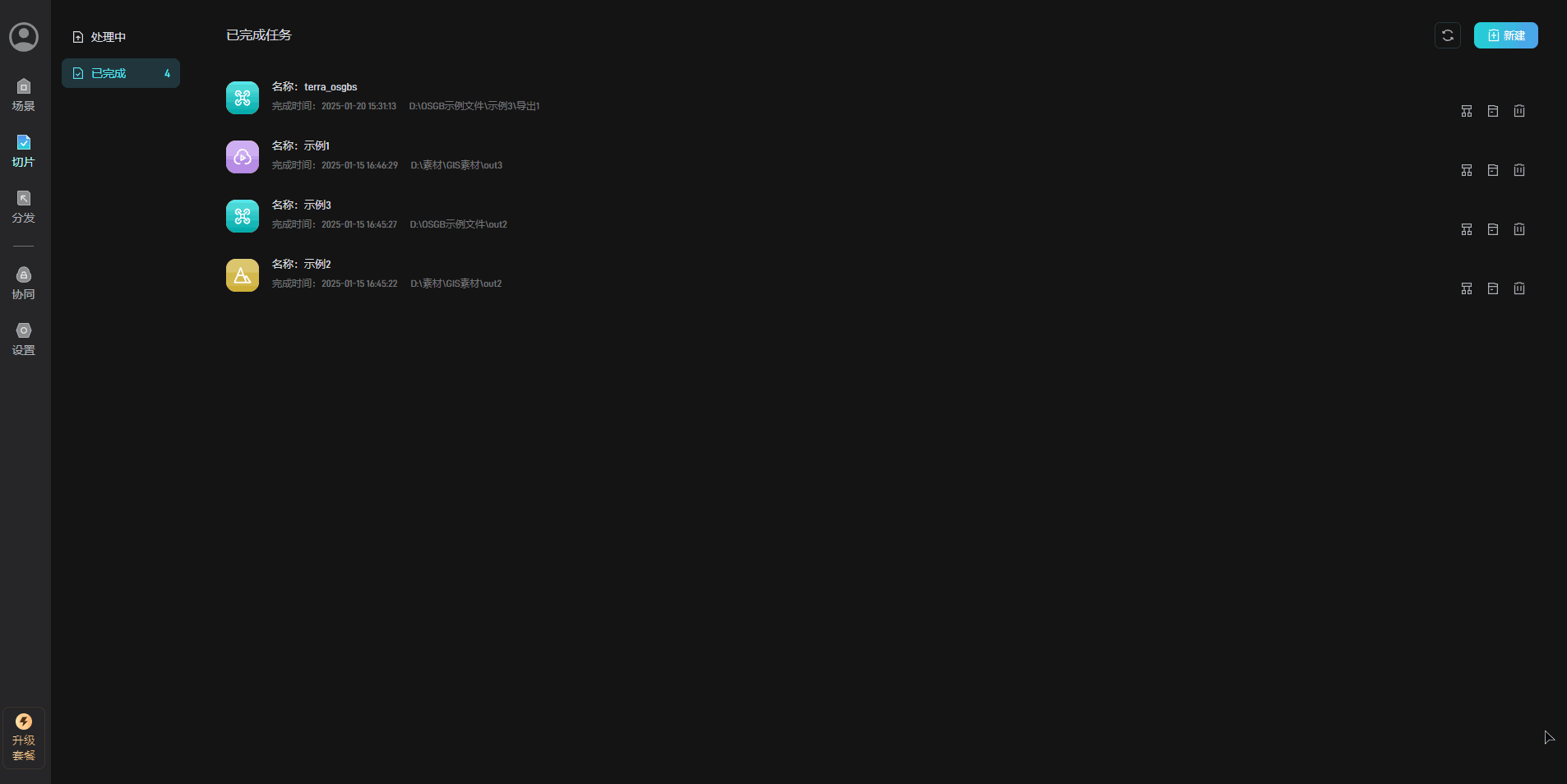

切片任务处理完毕后点击右侧“跳转分发列表”按钮，可以跳转至分发列表查看对应服务。

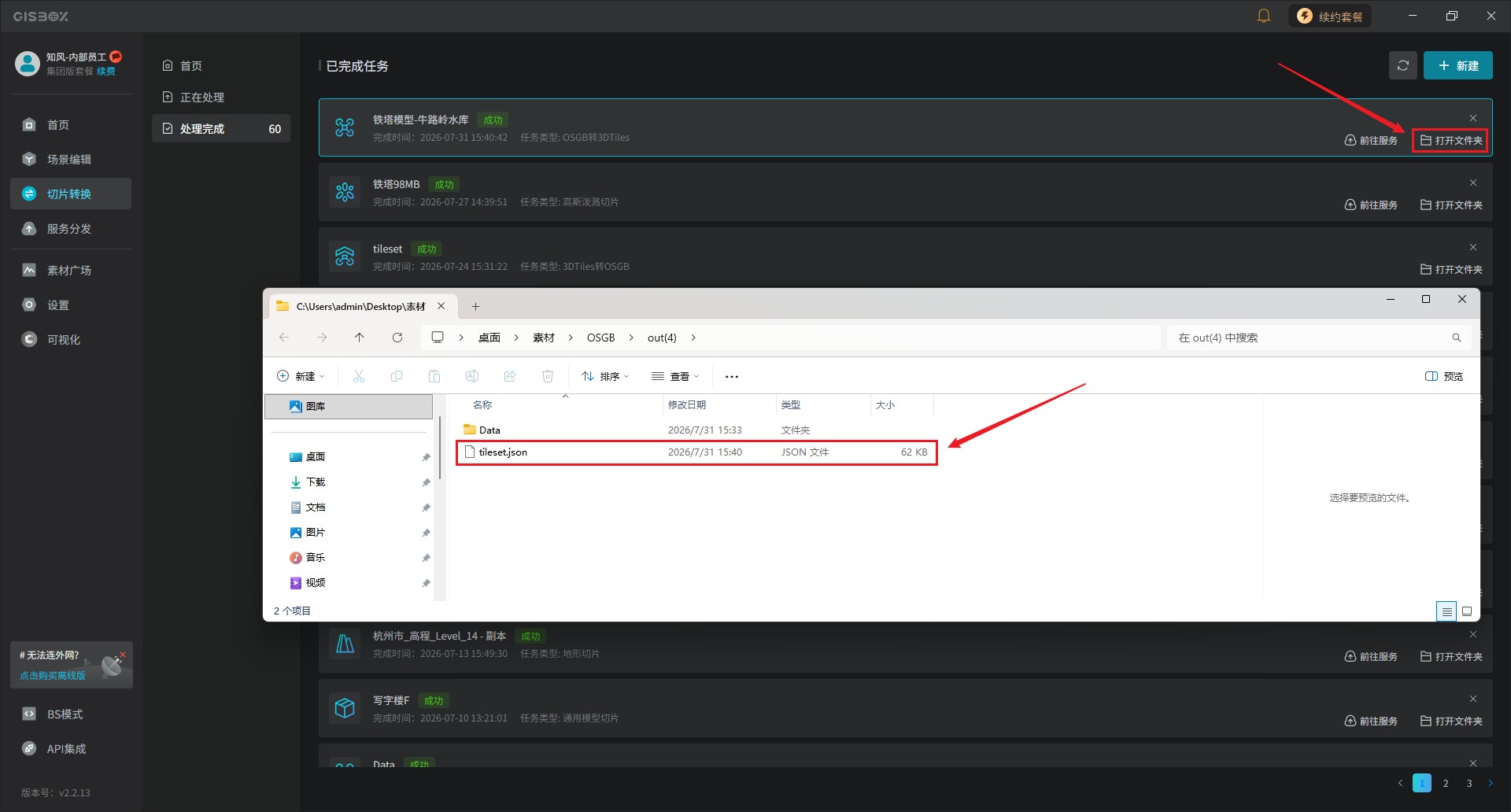

4.2 打开文件夹

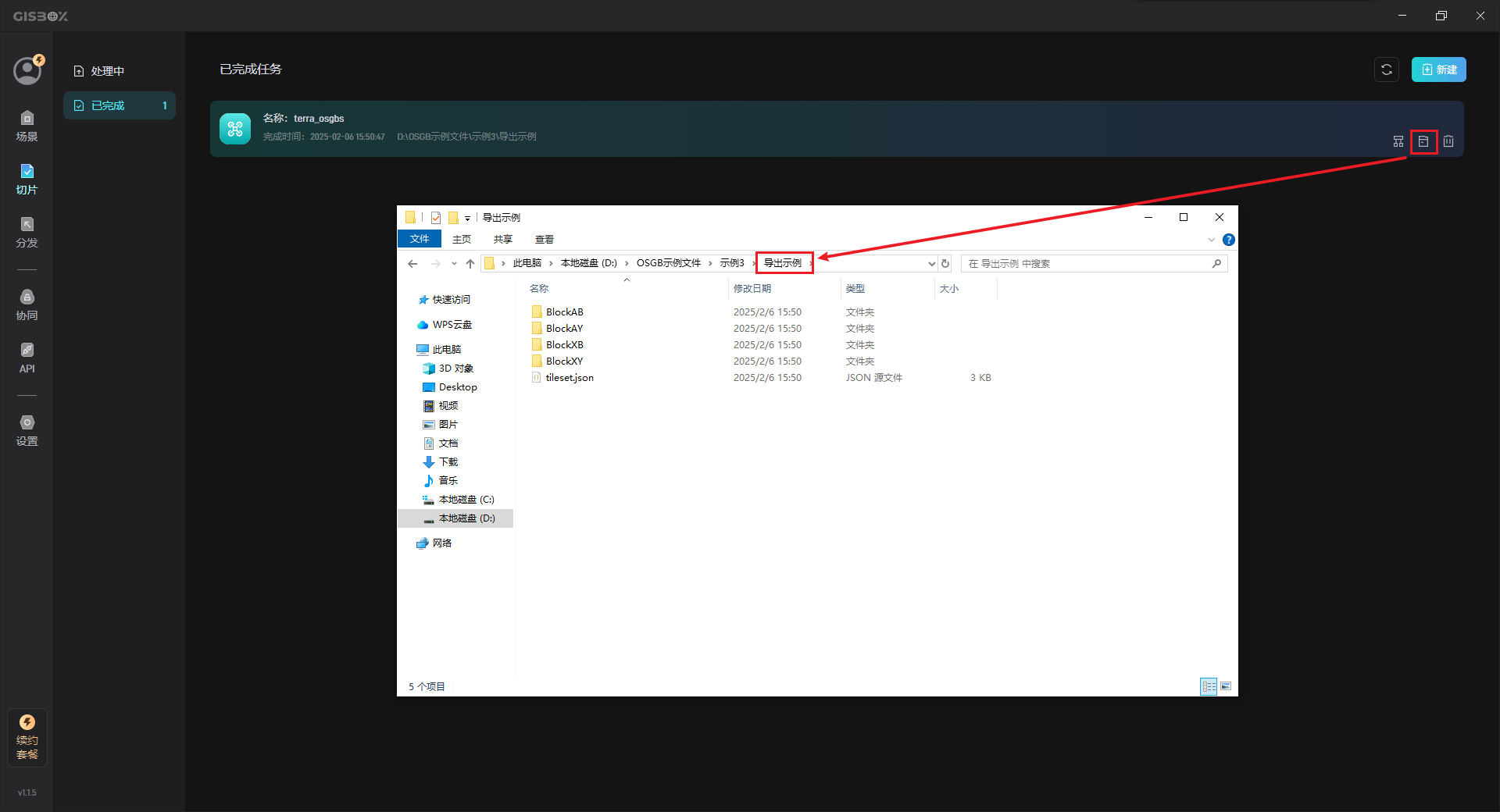

切片任务处理完毕后点击右侧“打开文件夹”按钮，可以查看转换后的3DTiles文件。

4.3 删除任务

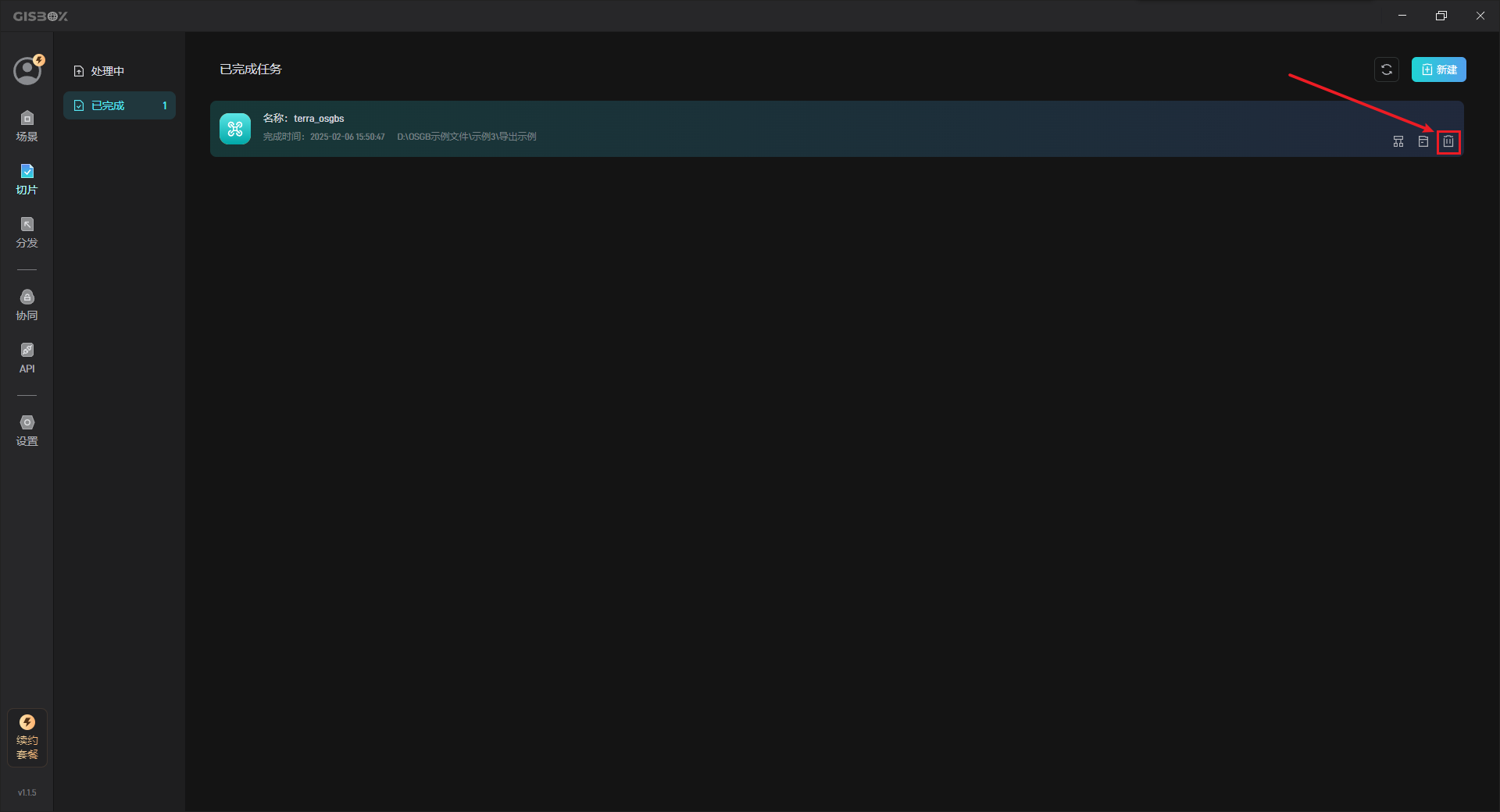

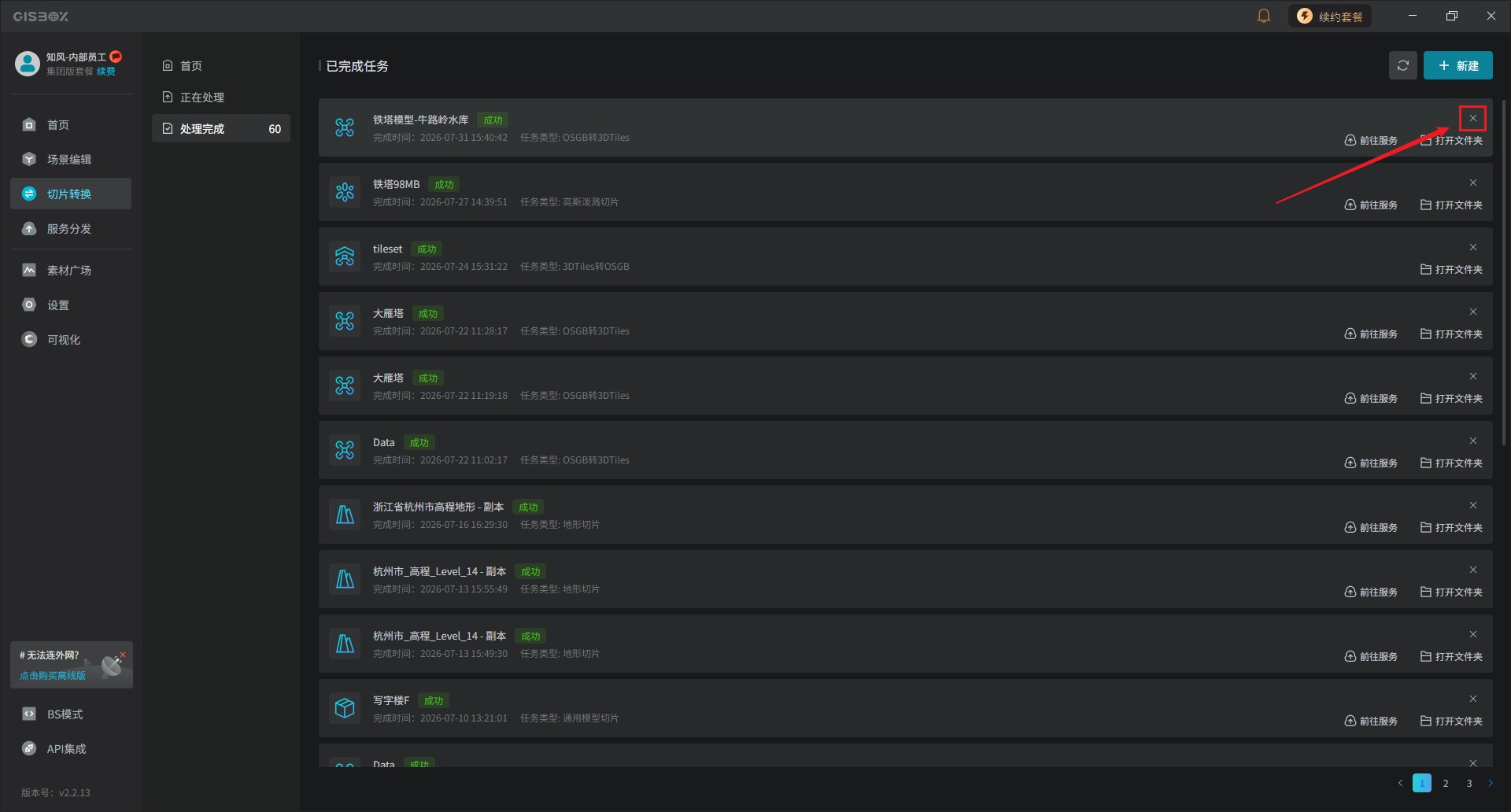

点击右侧的“删除”按钮，可以删除切片任务。

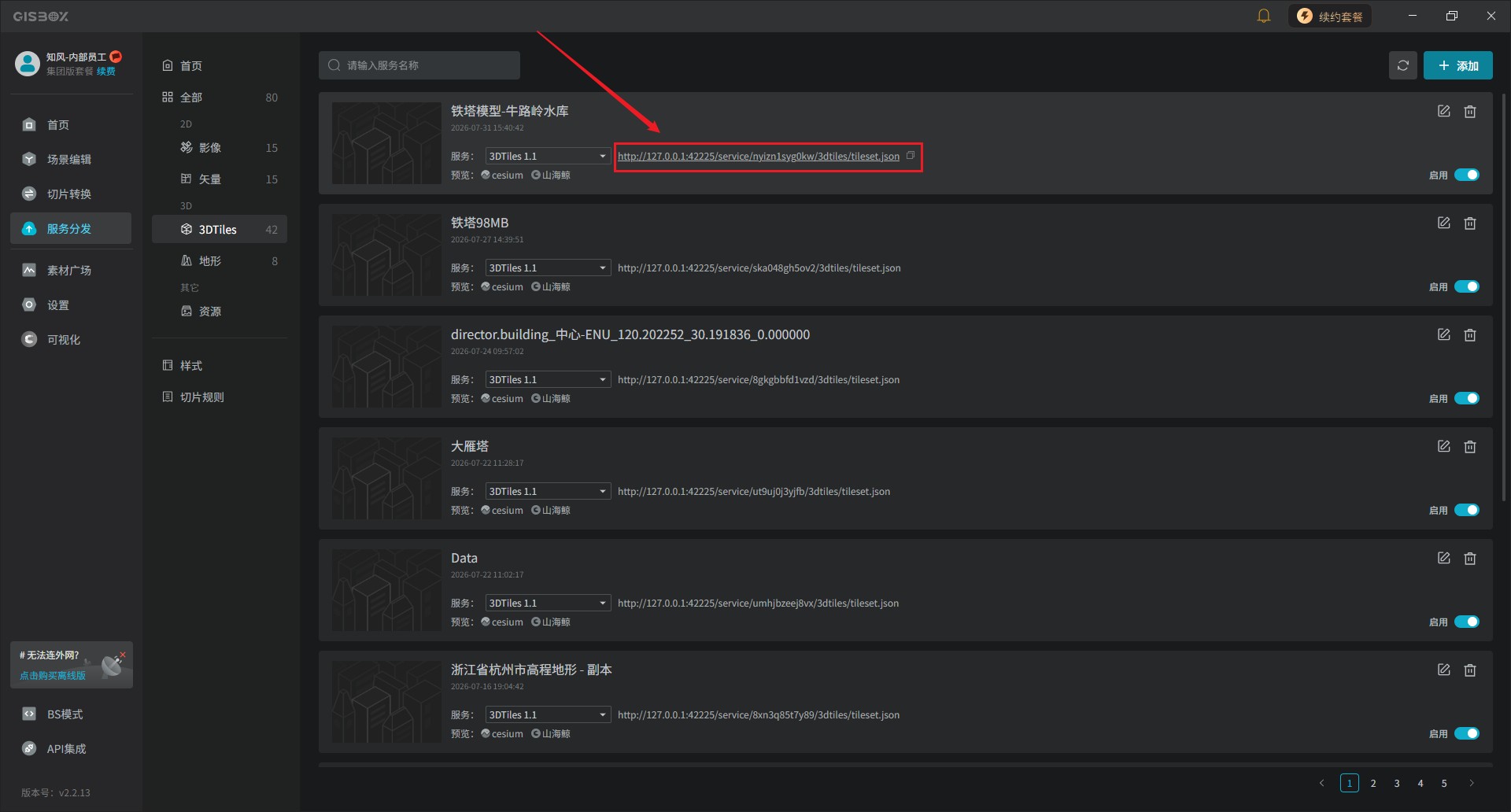

5. 使用发布的服务地址

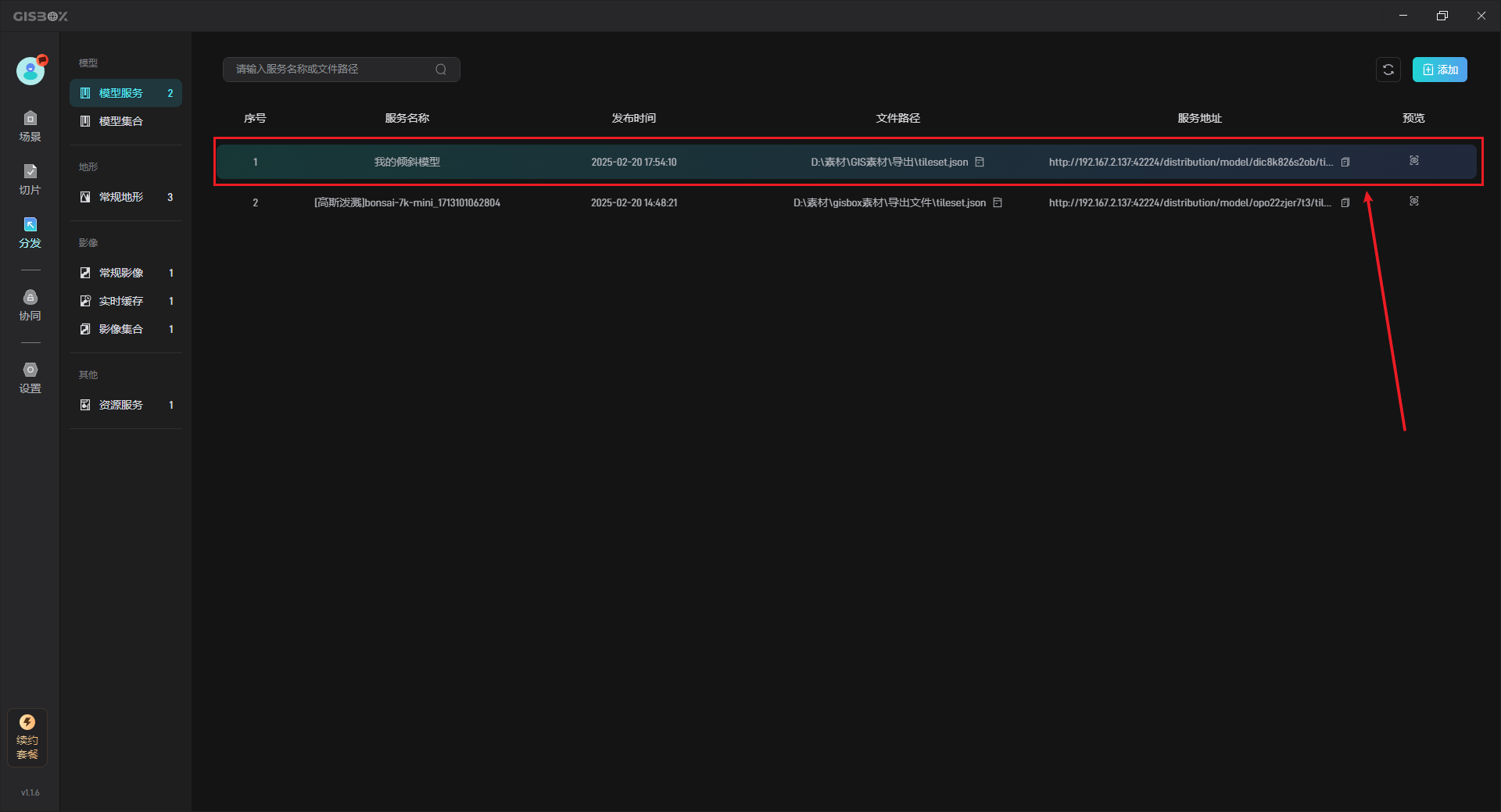

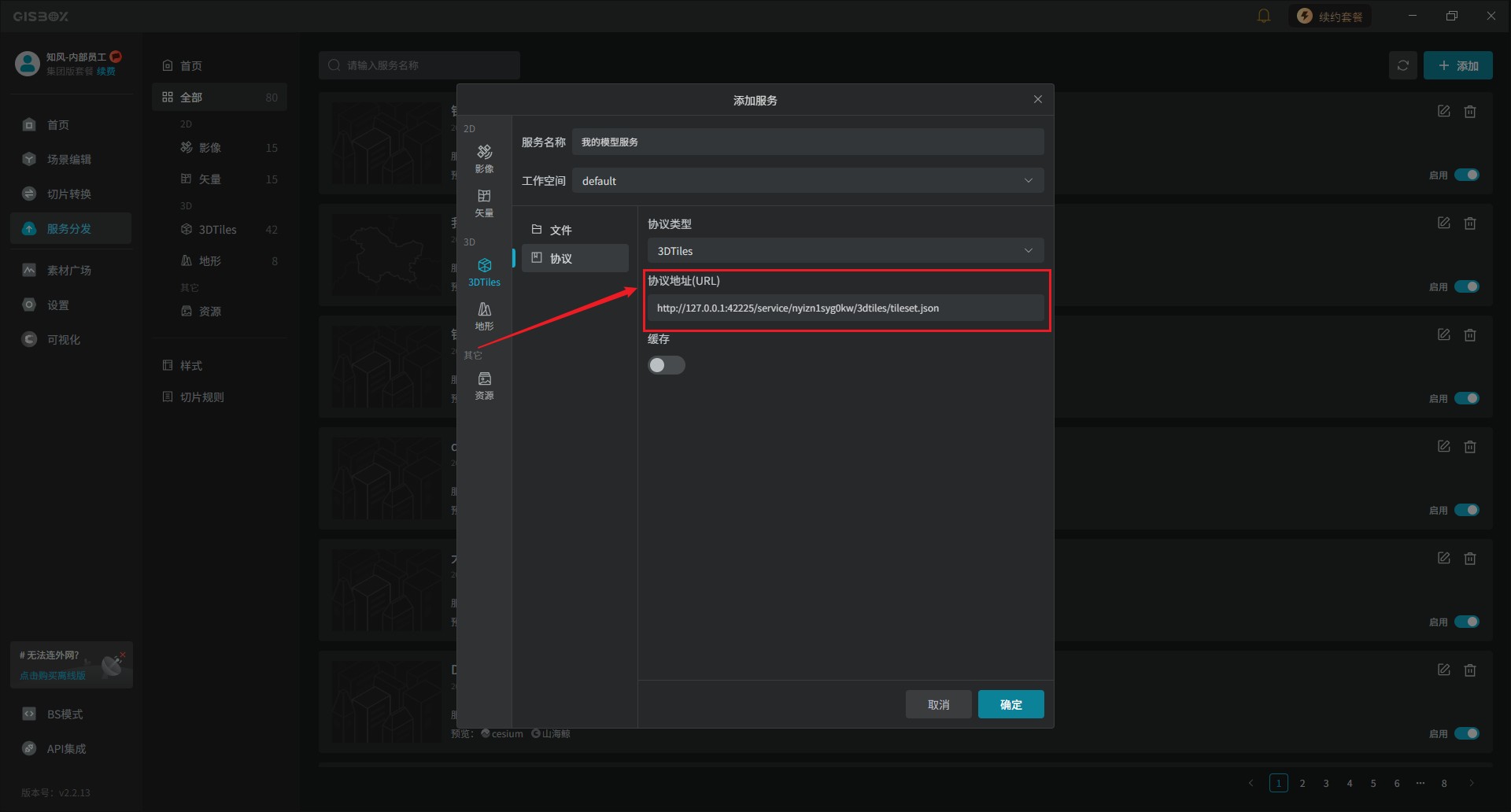

如果在切片任务的设置中勾选了“同时发布成服务”时，模型切片成功后会自动分发（生成对应的服务地址），我们可以点击打开对应的分发列表，如下图所示：（关于发布模型的详细使用说明，请参看教程：模型服务）

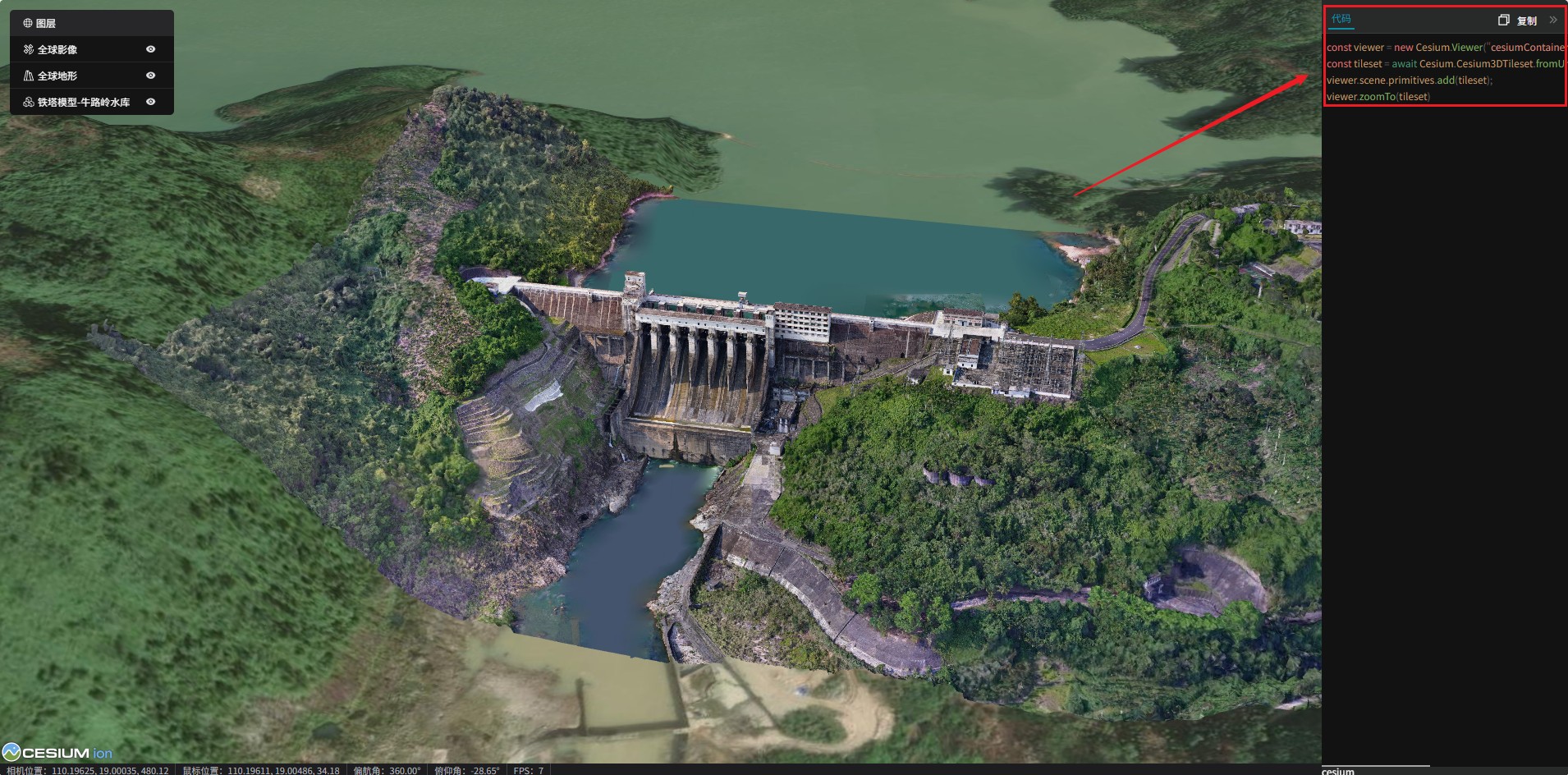

生成的服务地址可以被应用到Cesium等 GIS 平台中 ，也可以应用于一些数字孪生项目搭建平台中去，比如山海鲸可视化。
